Exibir propriedades discretas

Neste exemplo, você define as cores dos componentes com base na propriedade FabricadoComprado. Cada componente tem um desses valores: M ou B.

1. Na guia Visualização de montagem , clique no cabeçalho da coluna para classificar os componentes pela propriedade MakeOrBuy.
2. Do lado esquerdo do painel, clique na barra vertical para ativar o espectro de cores.



   A barra vertical exibe um espectro de cores, de vermelho a azul. Na área de gráficos cada componente assume a cor adjacente no painel Visualização de montagem.

   Nesse caso, a combinação de cores aplicadas na área de gráficos não representa com precisão o fato de que são possíveis somente dois valores discretos.
3. Clique com o botão direito em um dos controles deslizantes de cor e selecione Agrupar idênticos.

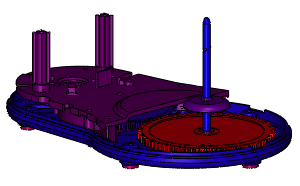

   Dois novos controles deslizantes são adicionados (um vermelho, um azul), de modo que cada valor discreto tenha um par de controles deslizantes com a mesma cor. Na área de gráficos todas as peças B ficam vermelhas, e todas as peças M ficam azuis.

   Para alterar as cores, você pode clicar com o botão direito em cada controle deslizante e selecionar Alterar cor.

   Você pode alterar as cores padrão usadas pelo comando Agrupar idênticos. Clique em Ferramentas > Opções > Opções do sistema > Cores . Em Configuração do esquema de cores, selecione Visualização de montagem número e clique em Editar.
4. Salve a montagem para salvar as configurações da Visualização de montagem.
