Criação de planos com vista normal

Para criar um plano normal para a orientação de vista atual:

  1. Oriente o modelo para a orientação de vista adequada.
  2. Clique em Plano (barra de ferramentas Geometria de referência) ou em Inserir > Geometria de referência > Plano.
  3. Para Primeira referência , selecione um vértice na área de gráficos.

  4. No PropertyManager, em Primeira referência, clique em Paralelo à tela .
  5. Opcionalmente, digite um valor para Distância para compensar o plano a partir do vértice de referência.
  6. Clique em .
    Para alterar a posição do plano, gire o modelo e clique em Atualizar plano no PropertyManager.

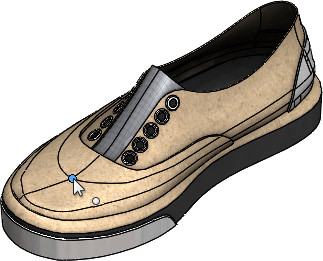

  7. Você também pode criar um plano de referência normal para exibir sem usar o PropertyManager Plano. Clique com o botão direito em uma face na área de gráficos e clique em Crie um plano paralelo à tela.

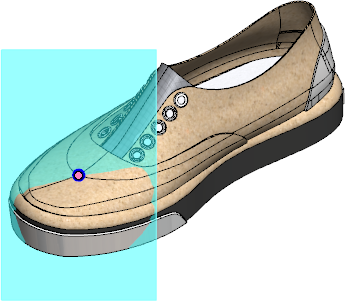

    O software adiciona um ponto de esboço 3D No plano ou Na superfície onde você clicou com o botão direito do mouse e posiciona um plano de referência paralelo à tela nesse ponto.

    O ponto de esboço pode se mover se a superfície se mover. Para garantir que o ponto de esboço não se mova, defina sua posição em relação à outra geometria.
