Explosão radial

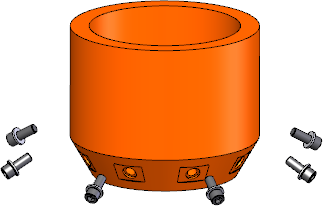

Você pode explodir componentes alinhados radialmente/cilindricamente a um eixo em um passo.


Você também pode explodi-los radialmente divergindo-os ao longo de um eixo.

Para explodir radialmente componentes em torno de um eixo:

  1. Em um documento de montagem, clique em Vista explodida (barra de ferramentas Montagem) ou Inserir > Vista explodida.
  2. No PropertyManager de Explosão, em Explodir tipo de etapa, clique em Etapa radial .
  3. Em Configurações, selecione os componentes para a explosão.
  4. Na área de gráficos, arraste e solte a alça.
  5. Clique em .
