Substituir globalmente referências de posicionamento com falha

Se uma referência de posicionamento estiver ausente em um componente que é usado em muitos locais de uma montagem, você pode substituir a referência ausente para todas as instâncias simultaneamente.

Quando você substitui a referência de posicionamento para um dos muitos posicionamentos afetados, uma caixa de diálogo oferece a opção para substituí-lo em todos os outros posicionamentos com a mesma referência ausente.

Neste exemplo, suponha que você tem uma montagem que contém duas instâncias de um botão.

A mesma superfície cilíndrica em cada botão é usada em um posicionamento concêntrico para um bloco.

Suponha que um colega altere o botão e adicione um recurso de spline por revolução para substituir a superfície cilíndrica usada nos posicionamentos concêntricos.

Botão original	Botão modificado

Agora, quando você abre a montagem, a caixa de diálogo O que está errado? informa que falta uma entidade de posicionamento nos dois posicionamentos (um em cada instância do botão). Os posicionamentos são sinalizados na árvore de projeto do FeatureManager.

Para substituir globalmente referências de posicionamento com falha:

1. Na árvore de projeto do FeatureManager, expanda Posicionamentos .
2. Selecione o primeiro posicionamento com falha e clique em Substituir entidades de posicionamento .
3. No PropertyManager:
   1. Em Entidades de posicionamento, selecione uma das entidades de posicionamento ausentes.

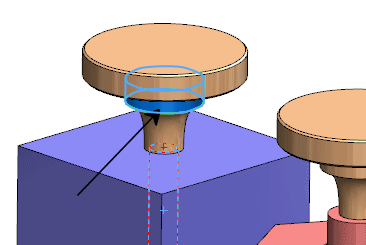

   2. Para Entidade de posicionamento de substituição , na área de gráficos, selecione outro recurso cilíndrico do botão.

   3. No PropertyManager, clique em .
4. Na caixa de diálogo, clique em Sim, substituir todas as outras referências de posicionamento ausentes.
   A referência de posicionamento ausente é substituída em ambos os posicionamentos e as sinalizações de erro desaparecem da árvore de projeto do FeatureManager.
