Visualização de um componente de posicionamento em uma janela separada

Neste exemplo, você adiciona um posicionamento concêntrico entre um rebite e o furo do pivô em uma lâmina de tesoura. Você usa a Janela de visualização do componente para tornar mais fácil a seleção da pequena face cilíndrica do furo.

Para visualizar um componente de posicionamento:

  1. Abra install_dir\samples\whatsnew\assemblies\component_preview\scisssors.sldasm.
  2. Selecione Lâmina<1>.
  3. Na barra de ferramentas de contexto, clique em Janela de visualização do componente .
    A Janela de visualização do componente é aberta e mostra o componente selecionado.

  4. Na Janela de visualização do componente:
    1. Aplique zoom e gire a vista.

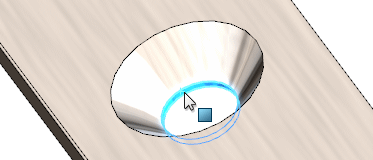

    2. Selecione a parede cilíndrica do furo.
  5. Na janela principal, segure Ctrl e selecione o cilindro do rebite.
  6. Clique em Concêntrico (barra de ferramentas de contexto de Posicionamentos rápidos).
    O posicionamento está concluído.

  7. Clique em Sair da visualização.
