Arrastar para posições no Controlador de posicionamento

Você pode arrastar componentes para as posições no Controlador de posicionamento.

Por padrão, os componentes estão bloqueados nas posições definidas pelos valores numéricos dos posicionamentos no PropertyManager de Controlador de posicionamento. Você pode desbloquear um ou mais posicionamentos para que possa arrastar os componentes na área de gráficos.

Para desbloquear e arrastar os componentes:

  1. No PropertyManager, à direita da caixa de entrada numérica para LimitAngle1, clique em Make This Mate Driven .

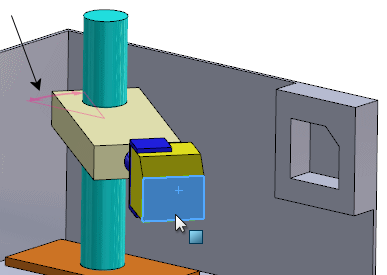

  2. Na área de gráficos, arraste uma face do bloco amarelo pequeno para a frente e para trás.
    Você pode arrastar os componentes por todo o intervalo de valores para o ÂnguloLimite1. Conforme você arrasta os componentes:
    • No PropertyManager, o valor para ÂnguloLimite1 é alterado.
    • Na área de gráficos, as setas indicam os graus de liberdade permitidos pelo ÂnguloLimite1.

  3. Arraste o bloco para a direita até atingir o limite do posicionamento.
    No PropertyManager, o valor para ÂnguloLimite1 é 0,00º.


  4. Clique em Adicionar posição .
  5. Na caixa de diálogo, insira a Posição 4 e clique em OK.
    A Posição 4 é criada.
