Você pode usar um eixo como referência para aplicar restrições. Você pode prescrever as translações nas direções radial, circunferencial e axial. Para cascas e malhas, você pode prescrever rotações referindo-se a essas direções.
O ângulo (q) especificado para a translação circunferencial é usado para calcular a translação real (v) em cada nó da fórmula: v = r. q onde r é a distância do nó ao eixo de referência.
A tabela a seguir resume os atributos deste tipo de restrição:
| Atributo
|
Valor
|
|---|
| Possíveis DOFs para sólidos
|
3 translações
|
| Possíveis DOFs para cascas e vigas
|
3 translações e 3 rotações
|
| Possíveis DOFs para treliças
|
3 translações
|
| Símbolo 3D
|
|
|
| conversão
|
rotação
|
|
| Entidades selecionáveis
|
Vértices, arestas, faces e juntas de viga
|
| Translações
|
 Deslocamento radial
 Deslocamento circunferencial
 Deslocamento axial
|
| Rotações (somente para cascas e vigas)
|
Em relação à direção radial
Em relação à direção circunferencial
Em relação à direção axial
|
Exemplo
|
|

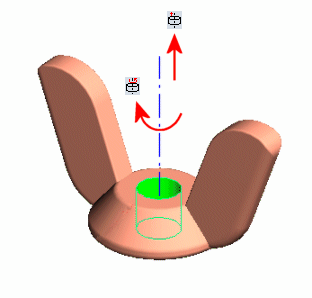

| A face selecionada do furo cilíndrico pode girar em torno ou se mover ao longo do eixo de referência mostrado na figura. Setas grossas vermelhas indicam os movimentos permitidos.
|
|
|
|
|
| Fig. 1
|
Fig. 2
|
Fig. 3
|
| Considere ajustar o anel da Fig. (1) dentro do anel da Fig. (2). O anel interior (Fig. 1) tem um diâmetro externo de 18,2 cm e é feito de material elástico. O anel externo (Fig. 2) tem um diâmetro externo de 18 cm e é feito de material elástico. Para ajustar o anel interno dentro do anel externo (Fig. 3), atribua um deslocamento radial de -0,1 cm na face externa selecionada do anel interno com relação ao eixo de referência.
|
