PropertyManager de Rasgo

Para criar um recurso de rasgo:

  1. Crie uma peça com espessura uniforme contendo faces planas adjacentes que formem uma ou mais arestas lineares ou uma cadeia de arestas lineares.
  2. Esboce entidades lineares únicas através das faces planas, começando e terminando nos vértices.
  3. Clique em Rasgo Tool_Rip_Sheet_Metal.gif (barra de ferramentas Chapa metálica) ou Inserir > Chapa metálica > Rasgo.
  4. No PropertyManager, em Parâmetros de rasgo:
    • Selecione arestas internas ou externas
    • Selecione entidades de esboço lineares

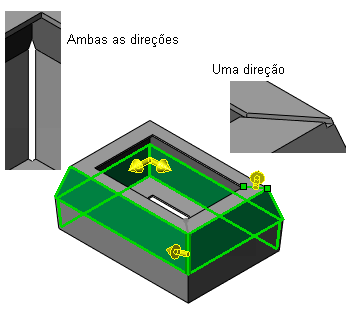

  5. Para inserir um rasgo em somente uma direção, execute um destes procedimentos:
    • Clique no nome da aresta exibido em Arestar a rasgar select_edges.png e clique em Alterar direção.
    • Clique nas setas de visualização.
    Por padrão, os rasgos são inseridos em ambas as direções. A cada vez que você clicar em Alterar direção, a direção do rasgo alterna entre uma direção, a outra direção e ambas as direções.
  6. Para alterar a distância do espaçamento, digite um valor para Espaçamento do rasgo PM_Gap_Distance.gif.
  7. Clique em .
