Opções de exibição e seleção

Especifique opções para a exibição e a seleção de arestas, planos etc.

Para definir as opções de exibição e seleção:

  1. Clique em Opções Tool_Options_Standard.gif ou em Ferramentas > Opções.
  2. Selecione Exibição/Seleção.
  3. Escolha entre as opções descritas abaixo e clique em OK.
Clique em Redefinir para restaurar os padrões de fábrica para todas as opções do sistema ou somente para as opções desta página.

Método de seleção em massa padrão

Laço Permite desenhar à mão livre a seleção.
Caixa Permite a seleção em caixa.
Para alterar seleção em caixa para seleção de laço na área de gráficos, clique com o botão direito na área de gráficos e clique em Seleção de laço.

Arestas ocultas exibidas como

Sólida ou Tracejada Especifica como as arestas ocultas são exibidas no modo Linhas ocultas visíveis em documentos de peça ou montagem.

Seleção de arestas ocultas

Permitir seleção nos modos estrutura de arame e HLV Permite selecionar arestas ou vértices ocultos nos modos Estrutura de arame e Linhas ocultas visíveis.
Permitir seleção nos modos HLR e sombreado Permite selecionar arestas ou vértices ocultos nos modos Linhas ocultas removidas, Sombreado com arestas e Sombreado.

Exibição de aresta na peça/montagem

Controla a forma como as arestas tangentes são exibidas quando o modelo está no modo Linhas ocultas removidas, Linhas ocultas visíveis ou Sombreado com arestas.

Como visível
Como fictícia
Removido
Você também pode clicar em Exibir > Exibição e selecionar Arestas tangentes visíveis, Arestas tangentes como fictícias ou Arestas tangentes removidas.

Exibição de arestas no modo sombreado com arestas

HLR As arestas que aparecem em modo Linhas ocultas removidas são exibidas também no modo Sombreado com arestas.
Otimizar para peças finas Disponível ao selecionar HLR. Use para exibir com precisão peças e montagens de paredes finas e para impedir o sangramento das cores das arestas.
Para usar esta opção, o driver e a placa de gráficos deve suportar OpenGL 4.0, GLSL 4.0 ou superior.
Estrutura de arame Todas as arestas são exibidas no modo Sombreado com arestas (como em Estrutura de arame).

Transparência da montagem para edição no contexto

Controla as opções de transparência quando você edita os componentes de montagens. Essas configurações afetam apenas os componentes que não estão sendo editados. (essa opção não fica disponível quando o modo de grande montagem está ativo).

Montagem opaca Os componentes que não estão sendo editados ficam opacos.
Manter a transparência da montagem Os componentes que não estão sendo editados mantêm suas configurações individuais de transparência.
Forçar a transparência da montagem Os componentes que não estão sendo editados usam o nível de transparência que você definir aqui. Mova o controle deslizante até o nível de transparência desejado (para direita ele fica mais transparente).
Também é possível alterar as cores usadas no modo Editar componente.

Antialias

Determina a extensão do antialias a ser aplicado aos modelos na área de gráficos. O antialias suaviza arestas serrilhadas, tornando a imagem mais realística.

Quando um ou mais documentos são abertos, algumas opções de antialias podem estar desabilitadas. Todas as opções de antialias são exibidas no Modo de grande montagem.
Nenhuma Desativa o antialias
Arestas/esboços antialias Suaviza arestas serrilhadas nos modos Sombreado com arestas, Estrutura de arame, Linhas ocultas removidas e Linhas ocultas visíveis.
Opção de antialias marcada
Opção de antialias desmarcada
Antialias da cena inteira Disponível se a sua placa de vídeo tem suporte para antialias de cena completo e passou um teste de estabilidade. Você precisa definir as configurações no painel de controle de placa gráfica para o antialias, de forma que o aplicativo tenha controle. Aplica o antialias a toda a área de gráficos para peças, montagens e desenhos.
Feche todos os documentos do SOLIDWORKS antes de ativar ou desativar o antialias da cena inteira. Reinicie o SOLIDWORKS para que o antialias da cena inteira entre em vigor.
Realce todas as arestas dos recursos selecionados na vista de gráficos Todas as arestas de um recurso são realçadas quando ele é selecionado.
Realce dinâmico da vista de gráficos As faces, arestas e vértices do modelo são realçadas quando você move o ponteiro sobre um esboço, modelo ou desenho. (essa opção não fica disponível quando o modo de grande montagem está ativo).
Exibir arestas abertas de superfícies em cores diferentes Facilita a diferenciação entre as arestas abertas de uma superfície e quaisquer arestas tangentes ou de silhuetas.
Para especificar a cor da aresta, clique em Ferramentas > Opções > Opções do sistema > Cores . Selecione Superfícies > Arestas abertas em Cores do sistema.
Exibir planos sombreados Exibe planos sombreados transparentes com uma aresta de estrutura de arame que possui cores diferentes entre a frente e a traseira.
Para especificar as cores do plano sombreado, clique em Ferramentas > Opções > Propriedades do documento > Exibição de plano . Em Faces, selecione Cor da face frontal ou Cor da face posterior para alterar as cores. Mova o controle deslizante para ajustar o nível de transparência (para direita é mais transparente).
Permitir seleção através de transparência Quando marcado, é possível selecionar objetos opacos atrás de objetos transparentes na área de gráficos. Quando desmarcado, é possível selecionar o objeto mais próximo seja qual for a transparência. Pressione a tecla Shift quando selecionar objetos para ignorar temporariamente a opção.
Exibir tríade de referência Exibe uma tríade de referência para auxiliar na orientação durante a visualização de modelos. A tríade de referência tem apenas o propósito de exibição; não é possível selecioná-la ou utilizá-la como ponto de inferência.
Exibir barras de rolagem na vista de gráficos Esta opção não está disponível quando um documento está aberto. Para alterar esta configuração, você precisa fechar todos os documentos.
Display draft quality ambient occlusion Selecione Usar a qualidade de rascunho para renderizar modelos onde estiver usando Oclusão de ambiente. A qualidade de rascunho é renderizada mais rapidamente, porém com menor fidelidade visual. Desmarque para usar a qualidade predeterminada.
Exibir círculo de gráficos do SpeedPak Ativa ou desativa a exibição do círculo de gráficos do SpeedPak.

Quando o círculo gráfico está ativado, apenas a geometria selecionável é visível na região ao redor do ponteiro.

Quando o círculo gráfico está desativado, toda a geometria ao redor do ponteiro permanece visível.

Exibir dicas de ferramentas de informações de padrão Selecione para exibir informações sobre um padrão incluindo o nome do padrão, tipo de padrão, todas as origens usadas para criar o padrão, espaçamento e número de instâncias e as instâncias ignoradas e variadas.
Tipo de projeção para viewport de quatro vistas Controla quais vistas são exibidas nas viewports quando você clica em Quatro vistas Tool_Four_View_Standard_Views.gif (barra de ferramentas Vistas padrão). Selecione um dos seguintes procedimentos:

Primeiro diedro

Frontal, Esquerda, Superior e Trimétrica.

Terceiro diedro

Frontal, Direita, Superior e Trimétrica.

Exibir dimensões planificadas na tela Selecione para exibir texto de dimensão no plano da tela do seu computador. Desmarque para exibir o texto de dimensão no plano da vista de anotação 3D da dimensão.
Selecionado: O texto da dimensão está no plano da tela do computador, e todos os textos e linhas de dimensão na atual vista de anotação estão visíveis.
Desmarcada: O texto da dimensão está no plano da vista de anotação em 3D, e o texto e as linhas de dimensão atrás do modelo estão ocultas.

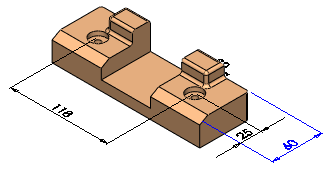

Exibir notas planificadas na tela Selecione para exibir notas no plano da tela do seu computador. Desmarque para exibir notas no plano da vista de anotação 3D da dimensão.
Aprimorar precisão de seleção de face pequena Faz com que o software use um método de seleção mais preciso quando você faz pequenos movimentos do mouse ao tentar selecionar uma aresta ou face.
