Você pode configurar materiais para peças e corpos de peças com vários corpos.
Métodos manuais
Na caixa de diálogo Material, ao especificar um material, clique em Configuração, atirbua-o a Esta configuração, Todas as configurações ou Especificar configurações. . Caso contrário, o material é aplicado a todas as configurações.
Você pode também configurar o material de uma peça na caixa de diálogo Modificar configurações.
Tabela de projeto
Você pode configurar materiais em uma tabela de projetos. O cabeçalho da coluna usa esta sintaxe:
| Para uma peça: |
$LIBRARY:MATERIAL@part_name
|
| Para um corpo em uma peça multicorpo: |
$LIBRARY:MATERIAL@body_name@part_name
|
$LIBRARY é o nome de biblioteca encontrada no nível superior da árvore na caixa de diálogo Material. Exemplos: Materiais do SOLIDWORKS, Materiais DIN do SOLIDWORKS, Materiais personalizados.
MATERIAL é o nome do material como definido na caixa de diálogo Material. Exemplos: Aço carbono simples, AISI 304, Liga 1060.
Os cabeçalhos de coluna não diferenciam maiúsculas e minúsculas.
Para inserir um material, siga um destes procedimentos:
- Digite a informação manualmente.
- Clique em uma célula e selecione de uma lista suspensa de materiais Favoritos.
Se a célula é deixada em branco, ela herda o material em vigor no momento em que a configuração foi criada.

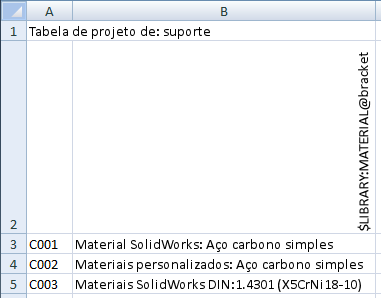

Exemplo:
