Você cria as vistas explodidas selecionando e arrastando peças na área de gráficos, criando uma ou mais etapas de explosão.
Para criar uma vista explodida:
- Siga um destes procedimentos:
- Clique em Vista explodida
.
- Clique em .
- No ConfigurationManager
, clique com o botão direito do mouse no nome da configuração e e clique em Nova vista explodida.
- Selecione um ou mais componentes a incluir na primeira etapa de explosão.
No PropertyManager, os componentes são exibidos na
Explodir componentes da etapa

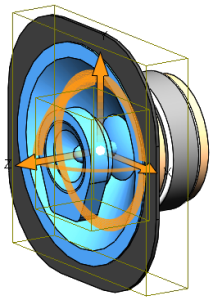

. As alças de rotação e translação aparecem na área de gráficos.
Para mover ou alinhar as alças:
- Arraste a esfera central.
- Pressione Alt + arraste a esfera central ou um braço e solte-o em uma aresta ou face para alinhar a alça de translação com ela ou ele.
- Pressione Alt + arraste a esfera central ou um círculo e solte-o em uma aresta curva ou superfície para alinhar uma alça de rotação com a aresta curva ou superfície.
- Clique com o botão direito na esfera central e selecione Alinhar a, Alinhar com o componente de origem ou Alinhar com a origem da montagem.
- No PropertyManager, em Configurações, selecione Girar sobre cada origem do componente.
- Arraste uma alça de translação ou rotação para mover os componentes selecionados.
- Modificar os valores ou as direções de explosão conforme necessário:
| Opção |
Descrição |
|---|
Distância da explosão
|
Especifica a distância de translação. |
Inverter direção
|
Inverte a direção da translação. |
Ângulo de explosão
|
Especifica o ângulo de rotação. |
Inverter direção
|
Inverte a direção da rotação. |
- Em Configurações, clique em Concluído.
A etapa de explosão é exibida em Etapas de explosão. O PropertyManager está desmarcado e pronto para a próxima etapa de explosão.
- Crie mais etapas de explosão como necessário e clique em
.
O recurso vista explodida, ExplView
, aparece no ConfigurationManager na configuração na qual a vista explodida foi criada. Cada configuração pode ter várias vistas explodidas.
