Inserir imagem de esboço em desenhos

É possível inserir imagens (arquivos do tipo .bmp, .gif, .jpg, .jpeg, .tif e .wmf) em um desenho da mesma maneira que em um esboço.

Para inserir uma imagem em um desenho:

  1. Clique em Imagem de esboço Tool_Sketch_Picture_Sketch.gif (barra de ferramentas Esboço) ou em Inserir > Imagem.
  2. Na caixa de diálogo Abrir, acesse um arquivo de imagem e clique em Abrir.
  3. Selecione as opções no PropertyManager de Imagem de esboço e clique em PM_OK.gif.
As imagens são inseridas com suas coordenadas (0,0) na posição (0,0) do desenho (canto inferior esquerdo).
  • Você pode arrastar e redimensionar as imagens na área de gráficos.
  • É possível controlar a posição, o tamanho, a rotação e a transparência das imagens no PropertyManager de Imagem de esboço.
  • Para abrir o PropertyManager e ativar a função de arrastar, clique duas vezes na imagem.

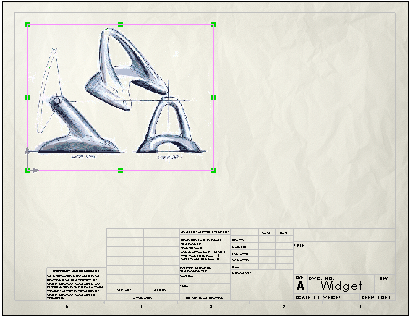

Exemplo: Usar imagem de esboço em desenhos
