Настраиваемые свойства в конфигурациях

В заголовке столбца таблицы параметров для указания свойства пользователя используется следующий синтаксис:

$prp@свойство

где property - это имя свойства пользователя. Можно использовать одно из свойств пользователя, перечисленных в диалоговом окне "Суммарная информация" (выберите Файл > Свойства > Относится к конфигурации) или добавить новое настраиваемое свойство.

В заголовке столбца не учитывается регистр.

Если свойство пользователя будет использоваться в качестве столбца в спецификации.
  • Для спецификации в файле Excel не включайте пробелы в поле Имя свойства.
  • Для спецификаций в виде таблицы пробелы в поле Имя свойства допустимы.

Например, используйте заголовок $prp@Cost ($prp@Стоимость) для управления свойством пользователя Стоимость для каждой конфигурации. В основных ячейках таблицы введите значение свойства для каждой конфигурации. Если значение в ячейке не указано, то для этой конфигурации свойство не определено.

Свойства, связанные с параметрами модели (размеры и массовые характеристики), обновляются автоматически при смене параметров модели.

Свойства пользователя, добавленные в таблицу параметров, автоматически появляются на вкладке Конфигурация диалогового окна Суммарная информация. Эти свойства можно использовать в Заметках и Спецификациях.

Ниже приведен пример таблицы параметров, в которой указываются свойства пользователя:

Добавление настраиваемых свойств в таблицы параметров

Чтобы добавить свойство пользователя в таблицу параметров:

  1. Вставьте таблицу параметров в модель.
  2. В таблице параметров:
    1. Имя каждого столбца свойства пользователя должно иметь форму $prp@свойство ; например, $prp@length.
    2. В каждом столбце введите изменяемое имя свойства в следующей форме: "имя@@конфигурация@модель"; например, "D2@Sketch1@@Default@box.SLDPRT".
      Вставьте кавычки и убедитесь, что расширение файла (.SLDPRT) введено заглавными буквами.

      Чтобы включить кавычки, перед выражением введите одну кавычку ('). Например, введите'"D2@Sketch1@@Default@box.SLDPRT" для выражения "D2@Sketch1@@Default@box.SLDPRT", чтобы отобразить его в таблице.

    3. В новых столбцах добавьте обычную информацию таблицы параметров, например, D2@Sketch1 в качестве заголовка, и значения размеров в столбце.
  3. Нажмите за пределами таблицы параметров, чтобы закрыть ее.

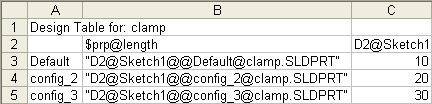

    Ниже приведен пример таблицы параметров, в которой указываются свойства пользователя:
