Заданные пользователем координаты для ориентации компонентов

Имеется возможность добавлять заданную пользователем систему координат SOLIDWORKS для компонента, моделирование которого выполнялось вне SOLIDWORKS. Такие компоненты можно получить на веб-сайте изготовителя или из иных систем САПР.

CircuitWorks определяет заданную пользователем систему координат как источник ECAD при экспорте сборки в CircuitWorks.

Если в сборку CircuitWorks вставляются компоненты без заданной пользователем системы координат, CircuitWorks определяет ECAD в качестве источника SOLIDWORKS.

Чтобы добавить Ваши координаты в компонент, см. Справка по SOLIDWORKS: Системы координат.

Если пользователь назвал заданную пользователем систему координат CWX до вставки компонента в Библиотеку CircuitWorks, CircuitWorks определяет заданную пользователем систему координат как источник ECAD и правильно размещает компонент при их вставке в сборку печатной платы.

CircuitWorks интерпретирует положительное направление Z заданной пользователем системы координат как перпендикулярное сборке печатной платы. Плоскость XY представляет поверхность платы, и направления X и Y определяют угол, под которым компонент вставляется в сборку.
Чтобы заданной пользователем системе координат, представляющей собой источник ECAD присвоить имя, отличное от CWX, нажмите Инструменты > CircuitWorks > Параметры CircuitWorks , выберите Экспорт SOLIDWORKS и измените параметр Импортировать и экспортировать компоненты по отношению к данной системе координат.

Пример: Ориентация СИД с заданными координатами и без таковых

Координаты СИД стороннего изготовления заданы как направление Z, параллельное основанию СИД.

Добавление светодиодного индикатора (СИД) в Библиотеку CircuitWorks производится без определения системы координат, названной CWX. При вставке компонента СИД в сборку платы после ее построения в CircuitWorks все СИД расположены горизонтально.

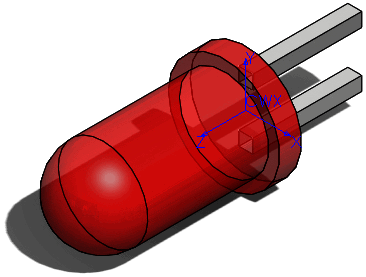

До добавления компонента в Библиотеку CircuitWorks добавьте систему координат с именем До добавления компонента в Библиотеку CircuitWorks добавьте систему координат с именем для компонента СИД в SOLIDWORKS.

СИДы правильно ориентированы при их вставке в сборку платы.
