Менеджер свойств Таблицы выштамповки

Чтобы открыть этот PropertyManager:

В чертежном виде плоского массива нажмите Таблица выштамповки (панель инструментов "Таблица") или выберите Вставка > Таблицы > Таблица выштамповки.

Шаблон таблицы

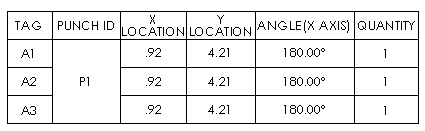

Щелкните Открыть шаблон таблицы выштамповки , чтобы выбрать стандартный или пользовательский шаблон. Это параметр доступен только во время вставки таблицы. Шаблоны таблиц выштамповки, поставляемые с программным обеспечением, добавляют столбцы к формату по умолчанию. Они расположены в каталог_установки\lang\english. Стандартный шаблон (punchtable-standard.sldpuntbt) создает столбцы Метка, Положение X, Положение Y, Идентификатор выштамповки, Количество и Угол.

Расположение таблицы

Неподвижный угол управляет направлением расширения таблицы при добавлении столбцов или строк.

Настройте Неподвижный угол на:

	Левым верхним углом	Новые столбцы добавляются справа, а новые строки — ниже точки привязки.
	Правым верхним углом	Новые столбцы добавляются слева, а новые строки — ниже точки привязки.
	Нижний левый	Новые столбцы добавляются справа, а новые строки — над точкой привязки.
	Правым нижним углом	Новые столбцы добавляются слева, а новые строки — над точкой привязки.

Прикрепить к точке привязки

Прикрепление указанного угла к Точки привязки таблицы.

Буквенно-цифровое управление

Для обозначения порядка меток таблицы выштамповки выберите буквы или цифры.

A, B, C	Задает буквенное обозначение порядка меток выштамповок.
1, 2, 3	Задает числовое обозначение порядка меток выштамповок.
Начать с	Задает первую метку.

База

Во время вставки параметр Исходная точка готов для выбора вершины. Чтобы определить исходную точку на осях X и Y, нажмите Ось X для направления и выберите горизонтальную кромку модели в графической области, затем нажмите Ось Y для направления и выберите вертикальную кромку модели.

После создания таблицы можно перетащить исходные данные в другое местоположение или можно отредактировать определение данных. Значения положения в таблице будут обновлены.

Элементы

Выберите отдельные кромки, грани или элементы, чтобы включить их в элементы выштамповки.

Схема

Точность расположения выштамповки

Укажите число значимых знаков для значений положения элементов выштамповки.

Граница

	Граница рамки	Выбор толщины линии внешней границы таблицы.
	Граница сетки	Выбор толщины линий внутренней сетки таблицы.

Двойные размеры

Выберите Двойные размеры, чтобы размеры отображались с использованием двойных единиц.

Слой

Слой

В чертежах с именованными слоями выберите нужный слой.
