SOLIDWORKS Toolbox включает библиотеку стандартных деталей, полностью интегрированную в SOLIDWORKS. Пользователи Toolbox выбирают стандарт и тип детали и перетаскивают компонент Toolbox в сборку. Администратор Toolbox может разместить компоненты Toolbox в центральном месторасположении сети и настроить Toolbox так, чтобы были включены только те детали, которые отвечают корпоративным стандартам. Также можно управлять доступом в библиотеку Toolbox для предотвращения изменения компонентов Toolbox пользователями, указывать, как используются файлы компонентов, и назначать обозначения деталей и другие настроенные пользователем свойства для компонентов Toolbox.
Кто администрирует Toolbox?
При настройке Toolbox для включения только выбранных размеров компонентов и стандартов, Вы также настраиваете размеры отверстий, содержащиеся в функциональностях Отверстии под крепеж и Автокрепеж.
Администратор Toolbox управляет доступными для повторного использования файлами САПР в Библиотеке проектирования SOLIDWORKS.
Как администратор, Вы знаете стандарты, используемые Вашей организацией, а также компоненты, такие как гайки и болты, которые пользователи используют ежедневно. Также Вы должны знать обозначение детали, описание и материал, необходимые для каждого типа компонента Toolbox.
Указание расположения папки Toolbox
Папка Toolbox является центральным месторасположением для компонентов Toolbox. Папка Toolbox должна быть доступна для всех пользователей.
Как администратор Toolbox, Вы решаете, где в сети должна быть расположена папка Toolbox.
Можно указать расположение папки Toolbox при установке Toolbox.
Увеличение производительности Toolbox

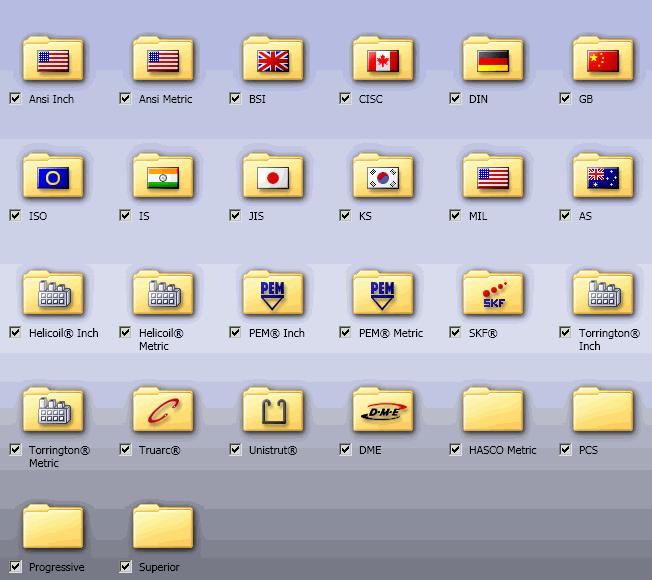

По умолчанию Toolbox включает более 2000 типов компонентов различный размеров для 12 стандартов, а также компоненты для определенных индустрий, что в итоге дает миллионы компонентов.
Как администратор Toolbox, Вы должны отфильтровать доступные в Toolbox компоненты, чтобы пользователи Toolbox могли иметь доступ только к тем компонентам, которые необходимы для работы в Вашей организации. Уменьшение размера Toolbox увеличивает ее производительность. Пользователи тратят меньше времени на поиск компонентов и решение, какие из них использовать в работе.
Указание типа файла компонента
Как администратор Toolbox, Вы решаете, как различные размеры файлов компонентов Toolbox определяются в сборке:
- Как конфигурации одного файла детали
- Как отдельные файлы детали для каждого размера
Присвоение обозначений детали
Как администратор Toolbox, Вы указываете обозначения деталей и другие настраиваемые пользователем свойства, такие как материал, для компонентов Toolbox до того, как пользователи могут к ним обращаться, что делает проектировку сборки и генерацию спецификации более эффективной. При назначении обозначений деталей и свойств заранее пользователи не должны это делать каждый раз при создании ссылки на компонент Toolbox.
