Укорачивание линейных размеров

Программа позволяет укорачивать (или обрезать) линейные размеры на чертежном виде любого типа.

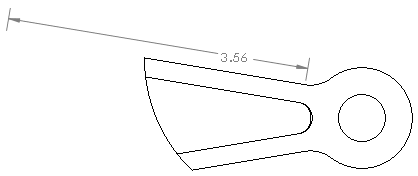

Линейный размер
Укороченный линейный размер с использованием стиля "зигзаг"

Для укорачивания линейных размеров:

  1. Щелкните правой кнопкой мыши на стороне укорачиваемого размера и нажмите Параметры дисплея > Укоротить.

Чтобы задать настройки по умолчанию на уровне документа для стиля укорачивания, при открытом чертеже нажмите Инструменты > Параметры > Свойства документа > Размеры > Линейные и в разделе Укороченный выберите стиль.
