Система координат была перестроена для упрощения управления ориентацией модели в режиме 3D с использованием маркеров выделения и углового вращения.
Экранные манипуляторы, такие как манипулятор системы координат, триада среза и стрелки Instant3D, были перестроены для улучшения обзора и увеличены в размере для упрощения их использования.
| |
2015 |
2016 |
|---|
| Перемещение триады |
|
|
| Стрелки Instant3D |
|
|
| Триада среза |
|
|
| Разнести |
|
|
В обновленной триаде элементы управления выделяются оранжевым цветом. При наведении курсора на элементы управления они окрашиваются в синий цвет, что указывает на их активное состояние.
- Кольца

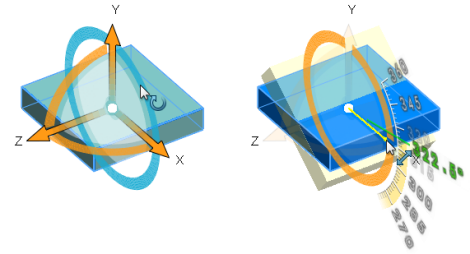

Кольцо, содержащее стрелки X и Y, отображается как полная окружность. Используйте его для вращения выбранной плоскости:

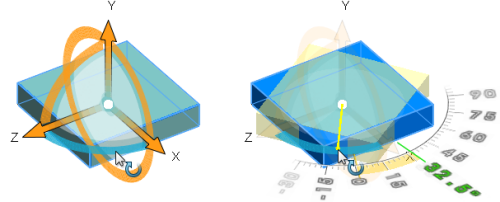

Кольца, перпендикулярные выбранной плоскости, являются единичными квадрантами. Используйте их для вращения модели вокруг оси (в данном случае вокруг оси Z), перпендикулярной выбранной плоскости:

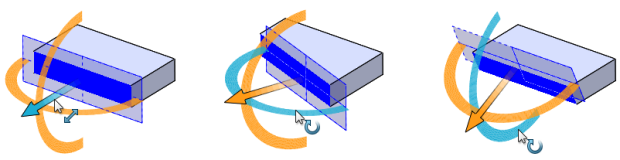

В системе координат разреза кольца 180º позволяют вращать выбранную или вспомогательную плоскость:
- Маркеры выделения

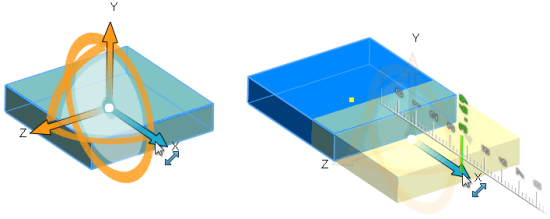

Маркеры стали более заметными, и перетаскивать их в графическую область стало намного проще. Для каждого маркера отображаются координаты (X, Y, Z). Используйте их для перемещения модели в выбранном направлении:
