Инструмент фаски создает скос на выбранных кромках, гранях или вершине.
- Нажмите Фаска
на панели инструментов "Элементы" или выберите .
- В разделе Параметры фаски:
- Выберите объект в графической области в разделах Грани и кромки или вершина
.
-
Выберите один из указанных ниже параметров:
Некоторые поля, которые предусматривают ввод цифровых значений, позволяют создавать уравнение посредством ввода знака равно (=) и выбора глобальных переменных, функций и свойств файла в раскрывающемся списке. См. раздел
Прямой ввод уравнений в PropertyManagers.
|
Угол-Расстояние
|

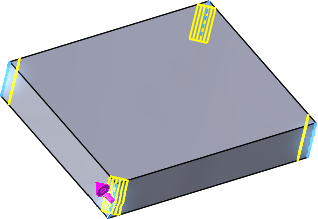

Настройте Расстояние и Угол в Фаска PropertyManager или в графической области. Стрелка манипулятор указывает направление, в котором измеряется расстояние. Выберите стрелку для изменения направления или нажмите Переставить сторону.
|
|
Расстояние-Расстояние
|
Введите значения для расстояний на каждой стороне от кромок фаски или выберите Равное расстояние и укажите одно значение.
|
|
Вершина
|
Введите значения для трех расстояний на каждой стороне от выбранной вершины или выберите Равное расстояние и укажите одно значение.
|
- Выберите параметр Через грани, чтобы включить выбор сквозь грани, которые скрывают кромки.
- Выберите параметр Равное расстояние, чтобы задать единое значение для расстояния или вершины.
- Выберите параметр Оставить элементы, если необходимо удержать такие элементы, как вырезы или вытяжки, которые иначе были бы удалены в случае применения фаски.
|
|
|
| Исходная деталь |
Оставить элементы не выбрана |
Оставить элементы выбран |
- Выберите параметр Распространить вдоль, чтобы удлинить фаску до граней и кромок, которые касательны к выбранному элементу.
- Выберите режим предварительного просмотра: Полный предварительный просмотр, Частичный предварительный просмотр или Без просмотра.
- Нажмите
.
