Графические окна просмотра

Можно просмотреть модели и чертежи в одном, двух или четырех графических окнах.

Чтобы открыть четыре графических окна:

• Нажмите Четыре вида  (панель инструментов "Стандартные виды") или выберите Окно > Графическое окно > Четыре вида.

В меню Window или на панели инструментов "Стандартные виды" можно выбрать следующие расположения окон просмотра:

	Всплывающая подсказка	Отображенные виды
	Один вид	Настроенный пользователем
	Два вида - По горизонтали	Спереди и сверху
	Два вида - По вертикали	Спереди и справа

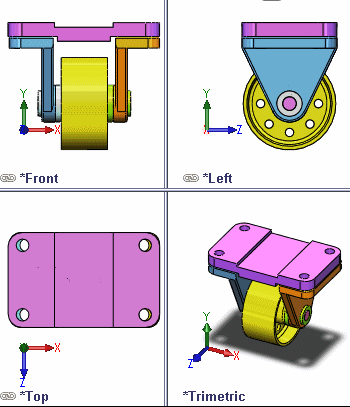

	Четыре вида	Спереди, Справа, Сверху и Триметрия (по третьему углу) или Спереди, Слева, Сверху и Триметрия (по первому углу). Укажите По первому углу или По третьему углу в меню Инструменты > Параметры > Настройки системы > Отображение/Выбор .

• Нижний левый угол каждого окна просмотра отображает текущую ориентацию.
• Чтобы выбрать другую ориентацию, нажмите Ориентация вида (панель инструментов "Отображения поверх окна вида").
• При переключении из вида нескольких окон просмотра на вид одного окна просмотра в модели будет отображаться ориентация активного окна просмотра. При переключении снова на вид нескольких окон просмотра происходит возврат к ориентациям по умолчанию.
• Можно изменять ориентацию или поворот модели в окне просмотра независимо от других окон, поскольку окна просмотра не связаны между собой.
