Puede utilizar conexiones de resorte entre estos tipos de entidades geométricas.
-
Caras cilíndricas concéntricas de vaciado y sólido
Un cilindro con superficies en los extremos y un sólido en toda la longitud
Los resortes definidos en las áreas comunes se obtienen por proyección. Usted define rigidez de resorte y fuerzas de precarga por unidad de área.

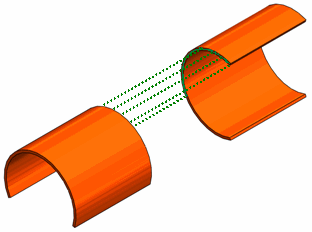

- Aristas circulares paralelas de vaciados (sólidos de chapa metálica)
Los resortes insertados a lo largo de las longitudes de arco circulares se obtienen por proyección.
Los sólidos de chapa metálica se mallan con dos elementos de vaciado de cota. Después del mallado, la cara que contiene el grosor de la chapa metálica se transforma en una arista. Por lo tanto, usted define rigidez de resorte y fuerzas de precarga por unidad de longitud.

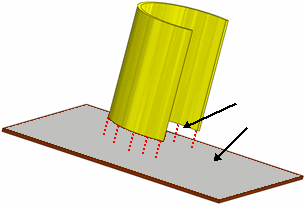

- Arista circular de vaciado y una cara sobre la otra
Los resortes se insertan entre la arista circular y el arco circular proyectado en la cara sólida. Usted define rigidez de resorte y fuerzas de precarga por unidad de longitud.

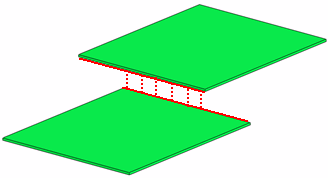

- Aristas planas paralelas de chapa metálica unas sobre otras
Los resortes insertados a lo largo de longitudes comunes de las aristas se obtienen por proyección. Usted define rigidez de resorte y fuerzas de precarga por unidad de longitud.
- Caras planas paralelas
Los resortes insertados en el área común de las caras se obtienen por proyección. Usted define rigidez de resorte y fuerzas de precarga por unidad de área.
