Controlar los valores y la visualización de máximos y mínimos en los trazados de contorno

Puede controlar de forma independiente los valores máximos y mínimos de los resultados de simulación de los trazados de contorno (estado automático o definido). Puede seleccionar un color distinto del rango de colores predeterminados para visualizar los resultados que no entran en los límites personalizados que defina.

El menú Opciones de gráfico de PropertyManager cuenta con nuevas opciones que personalizan los límites máximos y mínimos en trazados de resultados de forma independiente, y controlan los contornos de color de los resultados.

Valor máximo definido automáticamente	Elige el límite máximo del trazado del contorno según los cálculos del software. Desactive esta opción para definir un valor máximo personalizado para el trazado del contorno.
Especifique el color de los valores superiores al valor máximo	Aplica el color seleccionado (definido en ) para las regiones del modelo con valores de resultado superiores al valor máximo establecido en Máx. . Para mejorar la visibilidad del trazado de contorno, puede seleccionar un color fuera del rango de colores predeterminado del gráfico trazado. Si no especifica un color en Especificar color para valores superiores al valor máximo, se aplicará el color gris de forma predeterminada.
Valor mínimo definido automáticamente	Elige el límite mínimo del trazado del contorno según los cálculos del software. Desactive esta opción para definir un valor mínimo personalizado para el trazado del contorno.
Especifique el color de los valores inferiores al valor mínimo	Aplica el color seleccionado (definido en ) a las regiones del modelo con valores de resultado inferiores al valor mínimo establecido en Mín. .

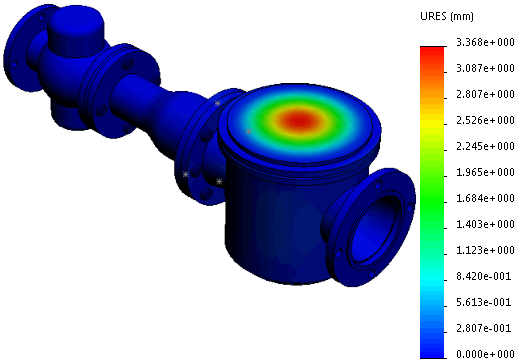

Se muestra el trazado de desplazamientos con valores máximos y mínimos definidos automáticamente.

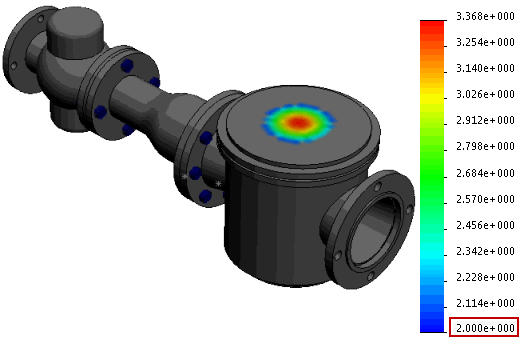

Se muestra el trazado de desplazamientos con valor mínimo definido en 2,0 mm en Mín. . Las regiones del modelo con un resultado de desplazamiento inferior a 2 mm se muestran en el color gris seleccionado en .
