Bridas de arista

Puede crear bridas de arista que son mayores que la arista a la que están asociadas.

1. Abra directorio_de_instalación\samples\whatsnew\sheetmetal\bracket.sldprt.
2. Haga clic en Brida de arista (barra de herramientas Chapa metálica) o en Insertar > Chapa metálica > Brida de arista.
3. Seleccione la arista que se indica.


4. En el PropertyManager, en:
   1. Longitud de brida, defina la Longitud como 40.
   2. Parámetros de brida, haga clic en Editar perfil de brida.

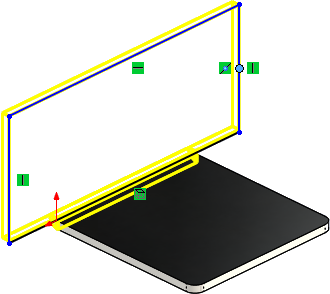

5. En la zona de gráficos, arrastre cada segmento de croquis vertical de forma que estos se extiendan más allá de la arista de chapa metálica adyacente, de forma similar a como se muestra.
6. En el cuadro de diálogo Croquis de perfil, haga clic en Finalizar.

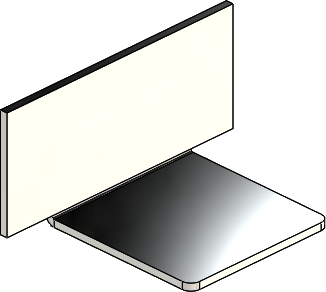

   Se agrega la brida de arista a la pieza.
