Básica
|
Agrega un cuadro alrededor del texto de cota. En acotación y tolerancia geométricas, Básicos indica el valor teóricamente exacto de la cota.
|
|
Bilateral
|
Muestra la cota nominal seguida de las tolerancias superior e inferior. En  y  , establezca los valores para las cantidades por encima y por debajo del nominal.
|
|
Límite
|
Muestra los límites superior e inferior de la cota. En y , establezca los valores para las cantidades por encima y por debajo del nominal. Los valores de la tolerancia se agregan a la nominal o se substraen de la misma.
|
|
Simétrico
|
Muestra la cota nominal seguida de la tolerancia. En , configure el mismo valor para las cantidades superiores e inferiores al nominal.
|
|
MIN
|
Muestra el valor nominal con el sufijo MÍN.
|
|
MÁX.
|
Muestra el valor nominal con el sufijo MÁX.
|
|
Tolerancias de ajuste tolerancias |
Configura la tolerancia por Clasificación y valores alfanuméricos. En este ejemplo:-
Tipo de tolerancia
 = Ajuste exacto
-
Clasificación
 = Distancia
-

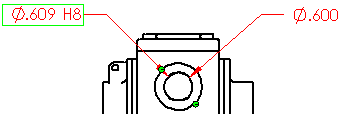

Ajuste de taladro
 = H8
|
| |

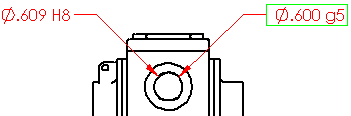

Configura el valor de tolerancia del eje utilizando el valor Ajuste de eje de Ajuste de eje.
|
| |

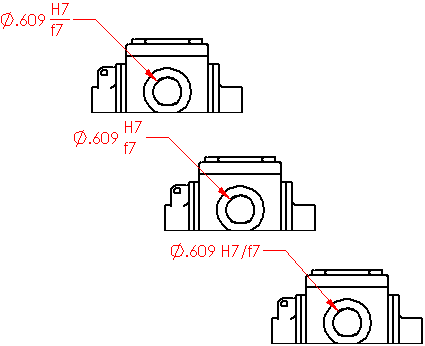

Combina las tolerancias de ajuste en una única cota con:-
En pila con visualización de línea
-
En pila sin visualización de línea
-
Visualización lineal
|
| |
Utiliza Ajustar con tolerancia para mostrar el valor de tolerancia. El uso de Ajuste de taladro
y Ajuste de eje
 define los valores de tolerancia automáticamente.
|
| |
Utiliza los valores de Ajuste exacto sin mostrarlos configurando Tipo de tolerancia
en Ajuste (sólo tolerancia).
|
