Vista de posición alternativa

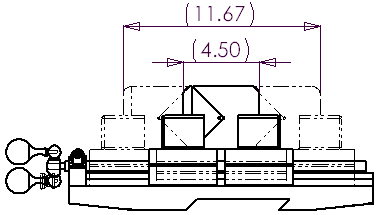

La opción Vistas de posición alternativa indica el alcance de movimiento de un componente de ensamblaje mostrándolo en distintas posiciones. En la vista original puede solapar una o varias vistas de posición alternativa en una fuente centrada doble.


  • Puede acotar entre la vista primaria y la Vista de posición alternativa.
  • La Vista de posición alternativa se agrega al gestor de diseño del FeatureManager.
  • Además, puede crear más de una Vista de posición alternativa en un dibujo.
  • La Vista de posición alternativa no está disponible con Vista rota, Vista de sección, Vista de detalle o Recortar vista.
  • Después de crear una vista de posición alternativa, puede modificarla en los ensamblajes y dibujos.
