應力熱點診斷工具可偵測模型中鄰近元素之間應力梯度非常高的區域。 在某些情況下，這些高應力梯度可能是應力奇異性所造成。
「應力熱點」功能僅適用於使用實體與薄殼網格元素的線性靜態研究。
應力熱點診斷工具可偵測鄰近元素之間不尋常的高應力梯度，協助您識別模型中容易產生應力奇異性的區域。
數值分析有應力奇異性的概念存在，但沒有具體的意義，因為在單一點上並沒有無限的應力。
應力熱點診斷工具會在這些情況中偵測模型中的應力奇異性：
- 在實體和薄殼本體上靠近尖銳幾何邊線和內部凹角角落。
 |
 |

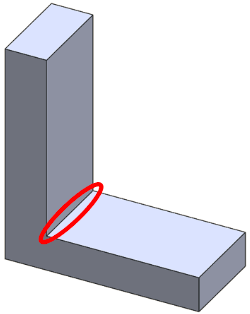

| (a) 在沒有套用圓角的尖銳邊線處偵測到應力奇異性。 共同尖銳邊線處的幾何平面夾角範圍從 0º 到180º。 |

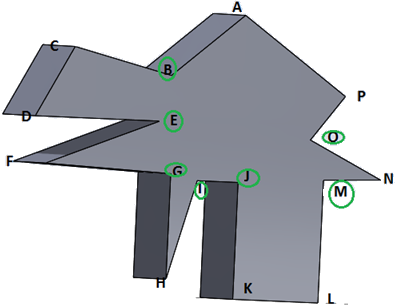

(b) 應力熱點診斷工具在以綠色圓圈圈起的內部角落處偵測到應力奇異性。 這些角落位在範圍從 0º 到 180º 的角度上。 |

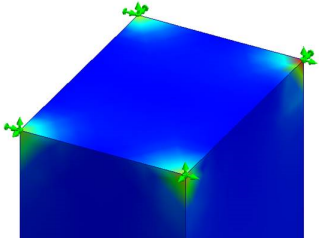

- 在負載環境下，所套用的邊界條件將本體限制為自由展開 (或收縮) 的區域。 請記住，在真實世界中，並沒有「剛性無限」的支撐或固定物。

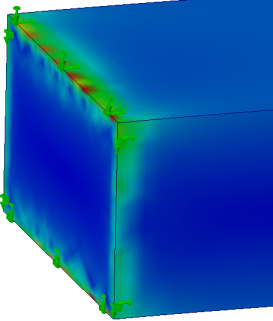

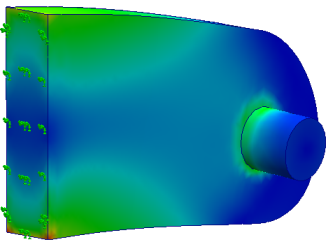

- 在套用負載/固定物之實體的幾何邊線上，或在邊界條件突然轉變 (非常剛性至彈性) 的幾何邊線上。

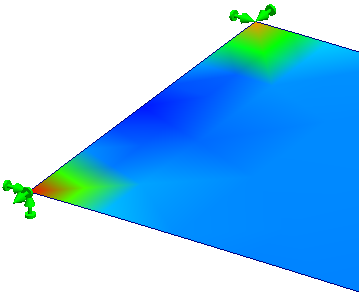

- 在套用點負載與點固定物的頂點周圍 (在實體或薄殼上)。
在套用剛性固定物的接觸區域和面不會偵測到應力熱點。
若要開啟應力熱點診斷：
- 以滑鼠右鍵按一下結果
資料夾，然後按一下應力熱點診斷。
| |
敏感度係數 |
使用以每個本體最大等效應變為基準的相對等效應變量值，篩選參與應力熱點診斷的元素。 較高的敏感度係數會包含更多應變高的元素，並可偵測到多個本體上的多個應力熱點區域 (但代價是計算時間較長)。
例如，若敏感度係數為 60%，工具就會包含落在各本體最高等效應變前 60% 內的元素。
|
| |
節點值 |
選擇此項目時，您可以在節點或元素 Von Mises 應力的等值繪圖上檢視應力熱點。 元素繪圖會為每個元素顯示一個應力值。 節點繪圖會為每個節點顯示一個應力值。 |
| |
執行應力熱點診斷 |
執行應力熱點診斷工具。 如果偵測到應力熱點，您可在下一步中看到以灰色顯示熱點區域的 von Mises 等值繪圖。 您可在中，選擇與預設灰色不同的顏色來進行應力熱點的影像計算。 您無法修改顯示在應力熱點繪圖之圖表上的最大臨界應力值。 模型中應力值高於最大臨界應力值的區域會以灰色強調顯示，並由求解器標示為應力熱點。
|
| |
顯示/隱藏應力熱點 |
開啟或關閉 von Mises 等值繪圖上的應力熱點顯示。 |
| |
隔離應力熱點 |
只對模型上以透明模式顯示的應力熱點區域進行影像計算。 在繪圖圖例中，您可以檢視為分析所考慮的敏感度係數、標示為應力熱點的元素數，以及標示為應力熱點之元素的百分比。
|
 |

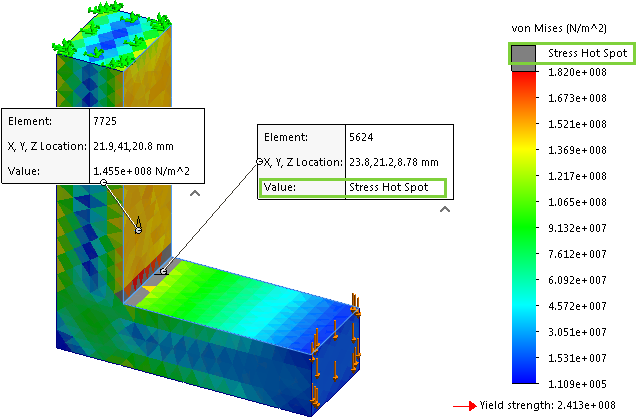

| 系統會偵測出應力熱點，並以灰色強調顯示。 在元素上探查到的註記會在值 中顯示應力熱點字串。 |
