當您選擇 計算的拉伸應力區域 (連接器螺栓 PropertyManager ) 時，程式會計算拉伸應力區域 ( At)，這是螺栓螺紋部分的最小區域，根據公式： At = [(d3 + d2) / 2)]2 * π /4
- P = 螺距，兩條相鄰螺紋之間的軸距
- n = 1 / P，每英吋 (ANSI) 或公釐 (ISO) 的螺栓螺紋數
- d = 名義栓身直徑

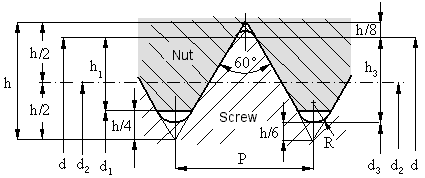

ISO 螺栓螺紋
- d3 = d - 1.2268 * P
- d2 = d - 0.6495 * P
拉伸應力區域的公式會變為： A
t = 0.7854 * [d - (0.9382 * P)]
2
代入 P = 1 / n 可求出 At = 0.7854 * [d - (0.9382 / n)]2，其中 d 的單位為 mm，而 n 的單位為螺紋/mm。
ANSI 螺紋
對於拉伸應力區域的計算，會遵循簡單的方法：
At = 0.7854 * [d - (0.9743 / n)]2，其中 d 的單位為英吋，而 n 的單位為螺紋/英吋。
參考: 機械裝置手冊由 Industrial Press 發行。
下表提供主要 ISO M 大螺紋螺栓的名義螺栓直徑與斜度值。
表 1. ISO M 公制螺栓螺紋，ISO 724 (DIN 13 T1)| 名義直徑 d (mm) |
斜度 P (mm) |
|---|
| M 1.60 |
0.35 |
| M 2.00 |
0.40 |
| M 2.20 |
0.45 |
| M 3.00 |
0.50 |
| M 4.00 |
0.70 |
| M 4.50 |
0.75 |
| M 5.00 |
0.80 |
| M 6.00 |
1.00 |
| M 8.00 |
1.25 |
| M 10.00 |
1.50 |
| M 12.00 |
1.75 |
| M 16.00 |
2.00 |
| M 20.00 |
2.50 |
| M 24.00 |
3.00 |
| M 30.00 |
3.50 |
| M 36.00 |
4.00 |
| M 42.00 |
4.50 |
| M 48.00 |
5.00 |
| M 56.00 |
5.50 |
| M 64.00 |
6.00 |
