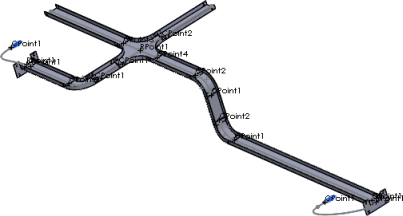

編輯纜線架或管道路線中的配線

要分配電路屬性給路線線段：

  1. 以電路線路插入纜線架或管道。
  2. 按一下工具 > 線路設計 > 電路 > 編輯配線 tool_EditWires_Electrical.gif。 (請參考 編輯配線)
  3. 指定要使用的配線及纜線。
  4. 要指定路線的路徑，請執行下列操作之一：
    • 選擇連接器之間或纜線架兩側的路線線段。
    • 在配線來源-目標清單中，按一下選擇路徑。
  5. 按一下 PM_OK.gif。
  6. 結束草圖。
    您可以使用相同的程序，為具有 HVAC 輸送管的連接器產生路線。
