預覽及移除區域

此範例會引導您使用相交工具的預覽選項。

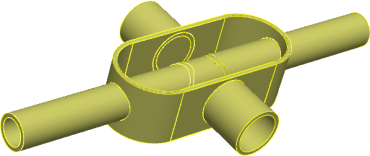

1. 使用一個開啟的零件，按一下相交 (「特徵」工具列)，或插入 > 特徵 > 相交。

2. 在 PropertyManager 中執行下列操作：
   1. 從快顯 FeatureManager(特徵管理員) 設計樹狀結構中，針對要相交的實體、曲面或平面選擇薄殼1、填料-伸長1 和填料-伸長2。
   2. 按一下兩種都産生，然後按一下相交。
   軟體會填入區域清單。
3. 在預覽選項之下，按一下顯示包括與排除的區域。
4. 在圖面中，選擇內部管路。



   強調顯示的管路會從預覽中移除。 區域清單也會一併選擇相對應於管路的區域。

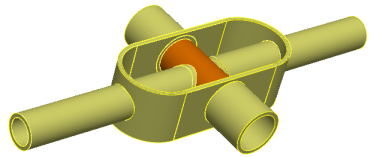

5. 在區域清單中，選擇區域 14 與區域 15。

   管路會在預覽中強調顯示。

6. 在圖面中，選擇薄殼內的所有管路，直到其在預覽中消失。



7. 在 PropertyManager 中的預覽選項之下，按一下 顯示排除的區域。



8. 按一下顯示包括與排除的區域。



9. 按一下互補選擇。



10. 按一下 。
