將紅銅線路產生成移畫印花

若要增加效能，當您使用建立模型，從 PADS 或 EDMD 檔案產生 PCB 模型時，CircuitWorks 可將紅銅線路顯示為影像，而非電路板檔案中的實體幾何。

1. 開啟包含線路的 ECAD 檔案。
   此範例使用 Install_dir\CircuitWorksFull\Examples\PADS\preview.asc。
2. 按一下 CircuitWorks 應用程式功能表 ，然後按一下選項 。
3. 設定以下項次︰
   1. 在 SOLIDWORKS 輸入頁面的導體圖層建模之下，選擇下列任一選項：
      • 完整安裝。 在所有模型圖層上產生紅銅線路。
      • 僅最上層和最下層的圖層 (速度較快)。 在最上層和最下層的圖層上產生紅銅線路。
   2. 在模型頁面的將 CircuitWorks 產生的模型儲存到這些資料夾之下，選擇 Decals 資料夾。
      預設的資料夾位置如下：

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

   3. 按一下確定。
4. 按一下建立模型 (SOLIDWORKS 工具標籤的區段)。
5. 在 CircuitWorks 對話方塊中：
   1. 選擇使用追蹤移畫印花而非幾何。
      選取此選項後，紅銅線路會在您先前指定的 Decals 資料夾中另存為點陣圖檔案。
   2. 或者，選擇將移畫印花儲存在模型檔案中。
      選取此選項後，紅銅線路會直接包含在模型檔案中， 而無法另存為預覽點陣圖。
   3. 按一下建立。
   CircuitWorks 隨即會在 SOLIDWORKS 軟體中產生電路板。

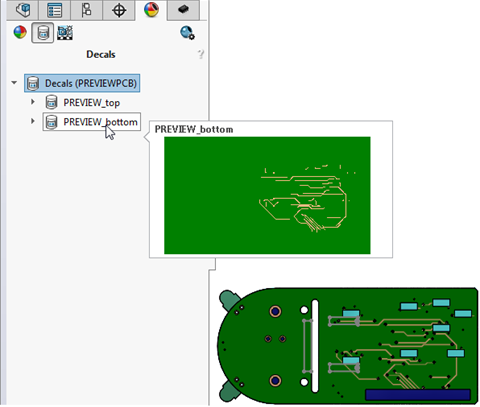

6. 若要檢視紅銅線路的預覽，請在 DisplayManager 標籤上按一下檢視移畫印花，然後將游標停在預覽上。
