透過定義關鍵畫格點產生根據攝影機的動畫

定義關鍵畫格點來產生根據攝影機的動畫：

  1. 開啟模型然後按一下動作研究的標籤。
    根據預設，此標籤的名稱是動作研究 1。
  2. 在 DisplayManager 中的光源、攝影機、及全景之下，於攝影機資料夾上按右鍵，然後選擇加入攝影機。

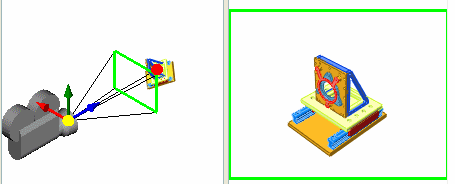

    圖面會分割為兩個視埠，其中有攝影機視角在右方。

    時間線被設定在 00:00:00。

  3. 在攝影機 PropertyManager 中選擇除了編輯時，鎖住攝影機的位置以避免捕捉到不想要的模型移動。
    選擇顯示數字控制來給您對目標點及攝影機位置精確的控制。
  4. 按一下 來接受攝影機位置與設定。
  5. 啟用視角關鍵畫格的產生。
  6. 拖曳時間線至動畫順序中第一個居間的時間。
  7. 展開光源、攝影機及全景 (MotionManager 設計樹狀結構)，然後連按兩下您正在編輯其位置的攝影機。
  8. 在 PropertyManager 中的攝影機位置之下按一下根據選擇定位。
  9. 在圖面的左側視埠中拖曳攝影機來選擇居間的位置。
    例如，將攝影機移動至較靠近，更靠近鑽孔中心，並移下至左方。
  10. 按一下 。
    在攝影機1 主動畫片的變更列變為米黃色，表示此動畫是從時間 00:00:00 到 00:00:05 透過攝影機1 來檢視。
  11. 為動畫順序中的每個時間重複步驟 6 到步驟 10。
視訊： 關鍵畫格點動畫
