要產生用於輸送管線路組合件的矩形輸送管肘管，需要下列元素。 請注意，特徵名稱和尺寸名稱可能因您的設計需求而變更；但是彎折半徑@肘狀弧、彎折角度@肘狀弧，和對正角度@草圖1 除外。

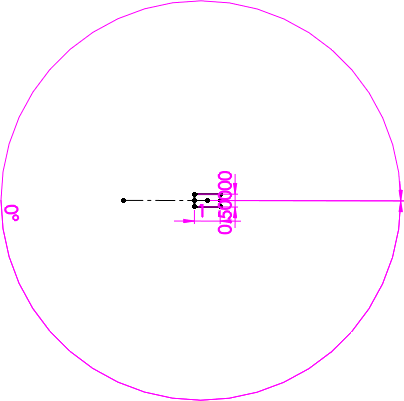

矩形輸送管肘管草圖
- 右基準面上名為草圖1 的一張草圖。
- 從草圖原點產生的正方形或矩形，具有尺寸名為：
-
高度@草圖1
-
寬度@草圖1
-
對正角度@草圖1 (必需的尺寸)
|
|
高度@草圖1 = 0.50
寬度@草圖1 = 1
|
|
|
對正角度@草圖1 = 0° (必需的尺寸) 以上影像代表水平彎折。
|
- 上基準面上名為肘狀弧的草圖具有尺寸名為：
-
彎折半徑@肘狀弧 (必需的尺寸)
-
彎折角度@肘狀弧 (必需的尺寸)
肘狀弧必須在掃出特徵掃出-薄件1 產生之後產生。
|
|
彎折半徑@肘狀弧 = 1.5
彎折角度@肘狀弧= 90°
|
彎折半徑和彎折角度
- 名為草圖2 的連接點之草圖：
- 右基準面上名為連接點1 的連接點屬性具有尺寸名為：
- 前基準面上名為連接點2 的連接點屬性具有尺寸名為：
|
|
草圖2： 連接點1和連接點2
|
掃出
上基準面上名為
掃出-薄件1 的掃出特徵具有尺寸名為
厚度@掃出-薄件1。
|
|
厚度@掃出-薄件1= 0.002 |
|
| 水平彎折 = 0° |
|
| 垂直彎折 = 90° |
