加入斜度

若要加入管路路線的斜度：

  1. 開啟線路設計組合件，然後按一下管路 > 編輯路線 (「路線設計」工具列)。
  2. 在您要加入斜度的位置用右鍵按一下草圖圖元，然後選擇加入斜度 add_slope_button。
  3. 在管路斜度 PropertyManager 的路線線段之下，選擇斜度的路線線段。 他們必須軸向對正第一條線段。
  4. 在圖面中，從 Design Library 或線路設計資料庫中將接頭拖放到路線線段。
    如果接頭已固定或有外部的結合使接頭無法移動，便無法將接頭加入斜度。
  5. 選擇重力平面。
    路線線段必須在該基準面上。
  6. 選擇起點。
    起點必須是路線線段可用來旋轉及產生斜度的固定點。
  7. 輸入旋轉角度 斜度，以比例或以度為單位的角度尺寸來表示。
  8. 加入一個熔接縫隙，選擇熔接縫隙 Tool_WeldGap_Piping.gif，然後從 PropertyManager 中路線線段方塊中選擇線段。
  9. 為熔接縫隙設定取代，請選擇取代預設縫隙並指定一個值。
  10. 按一下 PropertyManager 最上方的銷 ，然後按一下 PM_OK.gif 加入 斜度並使 PropertyManager 保持開啟。

斜度會加入至路線線段。

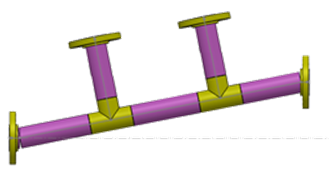

加入斜度

您可以選擇路線線段，然後在用右鍵按一下 編輯斜度 edit_slope_button 以編輯斜度。 若要移除斜度，請在線段上按右鍵，然後選擇 移除斜度 remove_slope_button。 您也可以將斜度註記在工程圖與 BOM 中。
