加入接合器

這個主題說明如何在分割路線之後加入接合器。

1. 在編輯路線模式中開啟線路設計組合件。
2. 在草圖圖元上用右鍵按一下您想要在路線中分割的位置，並按一下工具 > 線路設計 > 電路 > 分割路線。
   分割點即會加入草圖圖元分割的位置。
3. 選擇分割點，然後按一下工具 > 線路設計 > 電路 > 加入接合器。
4. 將接合器零組件從 Design Library 拖曳至分割點。
   接合器支援不同的配線大小。 根據配線大小，選取要使用的接合器零組件組態。
5. 在加入接合器 PropertyManager 中，輸入接合器的名稱，並選取選項以加入連接器表格及 BOM (如果需要)。
6. 按一下 。

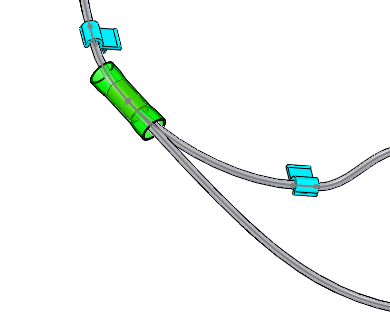

   接合器會加入 FeatureManager(特徵管理員) 設計樹中。
