產生使用者定義的路線

當接頭為次組合件零組件時，若要產生使用者定義的路線：

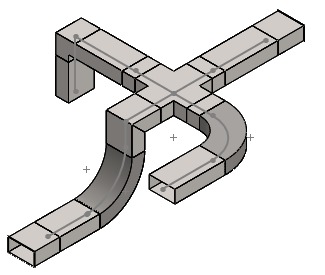

為清楚起見，所有影像均隱藏路線連接點。
  1. 產生一個新的組合件。
  2. 開啟線路設計選項 (「線路設計工具」工具列)。
  3. 選擇置放凸緣/連接器時自動產生路線。
  4. 儲存此組合件。
    在您儲存頂層組合件之前，無法產生新的路線次組合件。
  5. 按一下拖曳/置放來開始 (「使用者定義的路線」工具列) 。
    Design Library 會開啟至適當的資料夾。
  6. 從 Design Library 拖曳輸送管或其他使用者定義的零組件，或按一下插入零組件 (「組合件」工具列) ，將它插入到主要組合件中。
  7. 在選擇模型組態對話方塊中，選擇零組件模型組態，然後從選擇模型組態對話方塊中按一下確定，選擇所要的零組件模型組態，然後按一下確定。
  8. 在路線屬性 PropertyManager 中設定選項，然後按一下 。
    • 一個 3D 草圖會在新的路線次組合件中產生。
    • 新的路線次組合件會產生，並在 FeatureManager (特徵管理員) 中以 [路線類型<n>-<組合件名稱>] 的形式出現。
    • 輸送管的殘段或使用者定義的零組件會出現，從您剛剛放置的零組件延伸。
  9. 按一下直線 (「草圖」工具列)，然後繪製路線第一部分的路徑草圖。
    請參考視覺化 3D 空間來獲得操作 3D 草圖的秘訣。
    依據路線 PropertyManager 中定義的預設彎折半徑，會在草圖角落自動加入圓弧。 如果無法在彎折處插入圓弧，彎折就做為直線接合點。 彈性不規則曲線線路設計不適用於使用者定義的路線。
  10. 插入路線的下一個零組件：
    1. 拖曳新零組件時，將游標停留在要加入新零組件之路線的終點上，然後置放零組件。
    2. 在「選擇模型組態」對話方塊中，選擇新零組件的模型組態，然後按一下確定。
    零組件會抓取到位置，並加入至路線中。
    您在路線次組合件零組件之間不需要結合，因為大小和位置是由 3D 草圖限制條件和尺寸所驅動。 路線次組合件中的每個零組件都與 3D 草圖有參數式關聯。 如果您變更草圖限制條件或尺寸，輸送管和線段會更新。 如需詳細資訊，請參閱線路設計次組合件中的結合。
  11. 繪製其他路線線段，並置放其他零組件以完成路線。
    • 也可以使用自動產生路線 來自動產生和解出現有接頭之間的路線路徑。

    「自動產生路線」僅適用於正交路線，不適用於使用者定義路線中的彈性路線 (矩形及環狀剖面線路設計)。

  12. 結束草圖。
    下列項目會出現在路線次組合件的 FeatureManager(特徵管理員) 中：
    • 零組件 資料夾，內含您放置在路線中的零組件。 如果需要任何自訂的肘管接頭，草圖線段會被強調顯示，且會顯示各個狀況中的尺寸。 您可以選擇一個替代的接頭、產生自訂的接頭，或選擇在路線中形成彎折。
    • 路線零件 資料夾，內含當您結束草圖時所產生的輸送管或零組件，以作為虛擬零組件。 目前路線中每個唯一切割長度的模型組態會產生出來。
    • 路線特徵，內含定義路線路徑的 3D 草圖。 3D 草圖與路線次組合件中的零組件具有參數式關聯。 如果您移動零組件，路線零件會自動更新。
