檢視在零件及組合件文件中的重新計算錯誤及警告。 當警告發生時，模型幾何仍會產生，但有錯誤出現時則不會產生。
一些常見的重新計算錯誤訊息包括︰
- 懸置的尺寸或限制條件。對某一圖元的尺寸或限制條件不再存在。
- 無法重新計算特徵，例如圓角太大

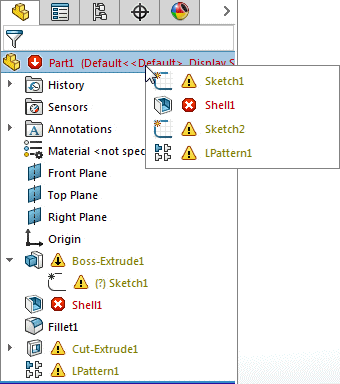

您可以從 FeatureManager(特徵管理員)、階層連結或圖面中的圖示識別出重新計算錯誤或警告：
| 圖示 |
描述 |
|---|
|
表示模型中有錯誤。此圖示出現在 FeatureManager(特徵管理員) 頂部的文件名稱及包含錯誤的特徵上。零件或特徵的文字是紅色的。 |
|
表示特徵中有錯誤。此圖示出現在 FeatureManager(特徵管理員)中的特徵名稱上。特徵的文字是紅色的。 |
|
表示警告是在所示的節點之下。此圖示出現在 FeatureManager(特徵管理員) 頂部的文件名稱上，並出現在 FeatureManager(特徵管理員) 中其子特徵導致錯誤的父特徵上。特徵的文字是綠色的。 |
|
表示特徵或草圖中的警告。此圖示出現在 FeatureManager(特徵管理員) 中導致警告的特定特徵上。特徵或草圖的文字是綠色的。 |
如果文件或特徵同時有錯誤及警告，會顯示
圖示。
若要顯示文意感應的錯誤為何方塊，請在 FeatureManager(特徵管理員)、階層連結或圖面中選擇錯誤或警告。 方塊中的內容會描述問題並提供更正建議。 連結會顯示在編輯特徵
或編輯草圖
上。 依狀況而定，也可能會有預覽
和說明
的連結。
若要顯示所有錯誤與警告的清單，請以滑鼠左鍵按一下 FeatureManager(特徵管理員) 中的頂端節點。 按一下清單中的項次，在 FeatureManager(特徵管理員) 中選擇項次。
在 FeatureManager(特徵管理員)、階層連結和圖面中文意感應的錯誤為何方塊僅適用於零件及組合件模型。 所有其他類型的文件只會顯示錯誤為何對話方塊。
若要使用錯誤為何對話方塊檢閱錯誤或警告，在草圖、特徵、零件或組合件名稱上按一下右鍵，並選擇錯誤為何?。
對話方塊中包括的欄位顯示︰
|
類型
|
錯誤
或 警告。 |
|
特徵
|
特徵的名稱及其在 FeatureManager(特徵管理員)中的圖示。 |
|
預覽(W)
|
如果預覽圖示 出現在欄位中，請按一下圖示來在圖面中檢視強調顯示的相對應特徵。 |
|
說明
|
如果說明圖示 出現在欄中，按一下圖示可存取說明主題，以取得該錯誤或特徵的詳細資訊。 |
|
描述
|
錯誤或警告的解釋說明。 |
按一下欄表頭來重新調整訊息的順序。
對話方塊中包括下列的核取方塊：
|
顯示錯誤(W)
|
顯示錯誤的訊息。 |
|
顯示警告(S)
|
顯示警告的訊息。 |
|
重新計算的過程中顯示錯誤為何
|
每一次當您重新計算模型時，自動顯示錯誤。 此選項只影響目前的 SOLIDWORKS 工作階段。 |
。
