在 3D 幾何曲面上產生草圖偏移

您可以使用曲面上的偏移工具，來偏移 3D 草圖中的 3D 模型邊線及模型面。

1. 開啟磁碟機代號::\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\Sketching\CurvedSurface.sldprt。
2. 按一下 曲面上的偏移 (「草圖」工具列) 或工具 > 草圖工具 > 曲面上的偏移。

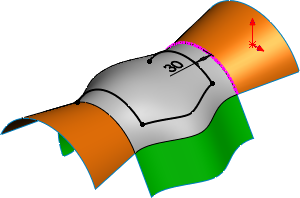

3. 如圖所示，在圖面中選取 Surface-Loft4 的邊線。


4. 在 PropertyManager 中：
   1. 將偏移距離設定為 10。
   2. 選擇反轉。
      圖元就會投影到相反的面上。

      僅在所選邊線連接至屬於相同本體的面時，您才能使用反轉。




5. 選擇 Surface-Loft5 及 Surface-Loft3 的內部邊線。
6. 按一下 。

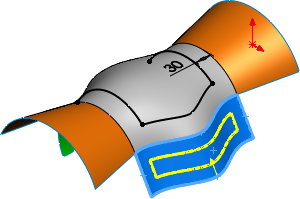

7. 連按兩下三條邊線的尺寸值，然後在尺寸輸入值方塊中輸入 30。



8. 按一下曲面上的偏移。
9. 在 PropertyManager 中：
   1. 按一下圖面內的 Surface-Loft5。
   2. 將偏移距離設定為 20。
   3. 按一下 。

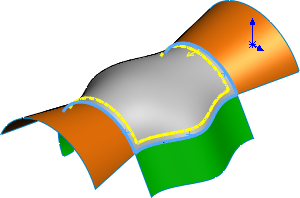

   Surface-Loft5 的所有邊線便會偏移。
