產生透明剖面視圖

您可以在產生剖面視圖時，將個別本體和零組件設定為透明。

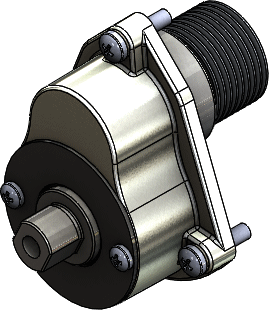

1. 開啟磁碟機代號:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\gearbox\GEARBOX.sldasm。



2. 按一下剖面視圖 (檢視工具列) 或檢視 > 顯示 > 剖面視圖。
3. 在 PropertyManager 中：
   1. 在剖面方法下選擇區域。
   2. 選擇透明剖面零組件。
4. 在快顯 FeatureManager(特徵管理員) 設計樹狀結構中，選擇外殼 - 齒輪。
5. 在 PropertyManager 的透明剖面零組件下：
   1. 選擇包括所選項目，將外殼設定為透明。
   2. 將透射量設定為 0.75。

   3. 按一下 。

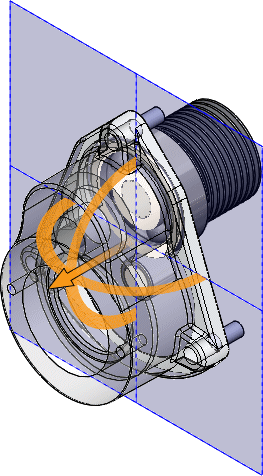

   剖面視圖就會以透明外殼顯示。
