Affichage des champs de courbure de la surface

L'outil Champs de courbure de la surface montre les champs de courbure à divers endroits de la surface du modèle.

Pour afficher les champs de courbure de la surface :

  1. Cliquez sur Affichage > Afficher > Champs de courbure de la surface ou cliquez sur Champs de courbure de la surface (barre d'outils Affichage).
  2. Pour afficher les champs de courbure de la surface sur des faces spécifiques :
    1. Sous Afficher, cliquez sur Persistant.
    2. Dans le PropertyManager Champs de courbure de la surface, pour Faces, sélectionnez une ou plusieurs faces courbées du modèle pour les besoins de l'analyse.
    3. Sous Affichage de courbure, cliquez sur Aperçu du maillage et Champs de courbure.
    4. Sous Affichage de courbure, cliquez sur Champs de courbure.
    Les champs apparaissent dans la zone graphique, indiquant la courbure sur les faces adjacentes.

  3. Pour modifier l'affichage des champs, augmentez ou diminuez la Densité du maillage, l'Echelle (longueur de champ) et la Densité (fréquence du champ).
    Vous pouvez également modifier la couleur dans chaque direction.
  4. Afin d'afficher les données de courbure pour des points spécifiques dans la zone graphique :
    1. Sous Afficher, sélectionnez Dynamique.
    2. Sous Affichage de courbure, définissez l'Echelle et la Densité.
    3. Déplacez la souris sur le modèle dans la zone graphique.

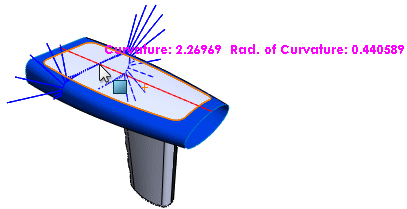

    Les champs de courbure de la surface et les données de courbure de la surface s'affichent aux emplacements que vous sélectionnez dans la zone graphique.
