Vous pouvez sélectionner des faces, arêtes et courbes comme profils de balayage directement à partir de modèles. La sélection a été améliorée et prend en charge les fonctions d'enlèvement de matière balayage Bossage, Base, Enlèvement de matière, Surface et Assemblage. Auparavant, vous deviez créer une esquisse supplémentaire avec des entités converties en tant que profil.
Vous pouvez sélectionner :
- Des faces de la géométrie du modèle.
- Une seule arête ou des courbes de géométrie de référence qui contiennent une boucle fermée régulière.
- Un groupe d'arêtes ou de courbes sélectionnées comme boucle à l'aide de SelectionManager.
Pour accéder à cette fonctionnalité, cliquez sur Bossage/Base balayé
(barre d'outils Fonctions) ou . Dans le PropertyManager, sous Profil et trajectoire, sélectionnez Profil d'esquisse, puis sélectionnez une face, une arête ou des courbes.
 |
 |
 |
| Sélectionnez une face pour Profil d'esquisse. |
Sélectionnez des arêtes à l'aide du SelectionManager pour Profil d'esquisse. |

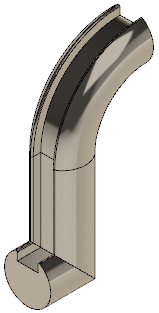

Fonction de balayage |
