Extrusion de contours d'esquisse ombrés

Pour extruder des contours d'esquisse ombrés :

  1. En mode d'esquisse, cliquez sur Contours d'esquisse ombrés (barre d'outils Esquisse) ou sur Outils > Paramètres d'esquisse > Contours d'esquisse ombrés .
    Utilisez Contours d'esquisse ombrés pour activer ou désactiver l'outil.
  2. Esquissez trois cercles concentriques à l'intérieur d'un rectangle.
    Le cercle le plus éloigné est le ton de bleu le plus clair et le cercle le plus à l'intérieur est le ton de bleu le plus sombre.

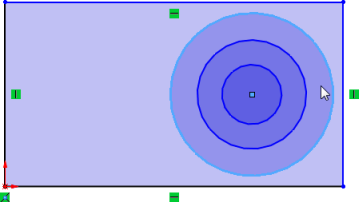

  3. Cliquez sur n'importe quel sous-contour de l'entité d'esquisse et faites-le glisser.

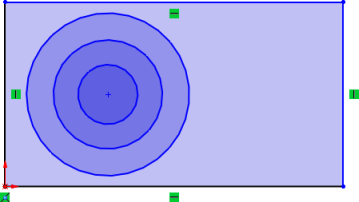

    L'entité d'esquisse complète se déplace.

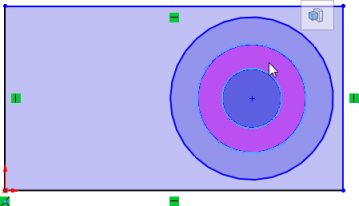

  4. Appuyez sur Alt et cliquez sur une zone ombrée.
    L'outil Base/Bossage extrudé s'affiche dans la barre d'outils contextuelle.
  5. Cliquez sur Base/Bossage extrudé.
  6. Définissez les options dans le PropertyManager et cliquez sur .
    La zone ombrée est extrudée.
