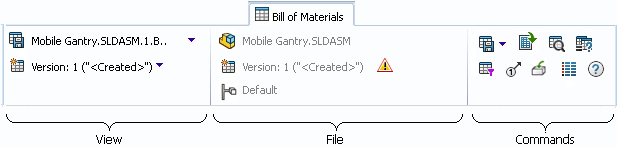

Verwenden Sie die Registerkarte Stückliste, um benannte Stücklisten anzuzeigen. Benannte Stücklisten können von berechneten Stücklisten und SOLIDWORKS Stücklisten gespeichert werden.
Anzeigen einer berechneten Stückliste:
Wählen Sie in Ihrem lokalen Dateitresor eine SOLIDWORKS Baugruppe oder Zeichnung aus. Wählen Sie auf der Registerkarte Stückliste für Stückliste ein benanntes Stücklistensymbol
oder ein benanntes SOLIDWORKS Stücklistensymbol
aus.
Datei
Informationen zur Datei, die der benannten Stückliste zugeordnet ist.
|
Quelle
|
(Schreibgeschützt) Die Baugruppe oder Zeichnung, die der benannten Stückliste zugeordnet ist. |
|
Ausgangsversion
|
(Schreibgeschützt) Die Version der assoziierten Datei. Wenn das Symbol Ausgangsversion aktualisieren am Ende des Textfeldes als
 dargestellt wird, liegt eine neuere Version der Ausgangsdatei vor und Sie können die Daten der benannten Stückliste aktualisieren, damit sie der neueren Version entsprechen.
Das Symbol Ausgangsversion aktualisieren wird als  dargestellt, wenn eine benannte Stückliste der überschriebenen Version der Ausgangsdatei zugeordnet ist.
Wenn das Symbol als  dargestellt wird, basiert die benannte Stückliste auf der letzten Version der Ausgangsdatei.
|
|
Konfiguration
|
(Schreibgeschützt) Die Konfiguration der zugeordneten Datei. |
BOM Table Properties (Eigenschaften von Stücklistentabellen)
Eine benannte Stückliste basiert auf derselben Spaltenkonfiguration wie die Stückliste, von der sie abgeleitet wurde. Dies sind die Standardspalten der Stückliste. Ihr Administrator hat unter Umständen eine Stücklistenvorlage mit einer anderen Spaltenanordnung konfiguriert.
|
Dateiname
|
Der Dateiname der Baugruppenkomponente. |
|
Konfiguration
|
Ein Konfigurationsname in der Baugruppe. |
|
Benennung
|
Die Benennung, die in der Komponente definiert ist. |
|
Menge
|
Die Komponentenmenge für diese Konfiguration. |
|
Status
|
Der Status der Komponentendatei in SOLIDWORKS PDM. |
|
Beschreibung
|
Die Komponentenbeschreibung der Datei. |
|
Revision
|
Die Revisionsnummer der Komponentendatei in SOLIDWORKS PDM. |
Kontextmenüs
Kontextmenüs in der Stücklistentabelle vereinfachen die Bearbeitung benannter Stücklisten.
Klicken Sie mit der rechten Maustaste auf eine Spaltenüberschrift, um auf Befehle zuzugreifen, mit denen Sie das Spaltenlayout ändern können.
|
Einfügen
|
Ermöglicht das Einfügen von Spalten durch Wählen von Spalte rechts oder Spalte links. |
|
Spalte ausblenden
|
Blendet die ausgewählte Spalte aus. |
|
Spalte wieder anzeigen
|
Listet ausgeblendete Spalten auf und blendet die ausgewählte Spalte wieder ein. |
|
Alles wieder anzeigen
|
Zeigt alle ausgeblendeten Spalten wieder an. |
|
Spalte aktualisieren
|
Zeigt das Dialogfeld Update BOM (Stückliste aktualisieren) an, in dem Sie den Namen, die Ausrichtung und die Standardbreite der ausgewählten Spalte ändern können. |
|
Spalte löschen
|
Löscht eine Spalte, die der Stückliste hinzugefügt wurde. Zusätzliche Spalten werden mit  gekennzeichnet.
|
Klicken Sie mit der rechten Maustaste auf die Liste der Stücklisten, um eine Datei auszuwählen und die folgenden Befehle anzuzeigen.
|
Die installierte Version von Microsoft Excel wird nicht unterstützt.
|
Öffnet ein neues Explorer-Fenster, in dem die Datei, die Sie auswählen, als ausgewählte Datei im oberen Fensterbereich des neuen Fensters angezeigt wird. |
|
Gehe zu...
|
Ändert den Fokus im oberen Abschnitt des rechten Fensterbereichs zur ausgewählten Datei. Wenn die ausgewählte Datei eine Zeichnung oder Baugruppe ist, wird die Stückliste für die Datei angezeigt. |
|
Größe der Miniaturansicht ändern
|
Ändert die Größe von Miniaturansichten in Klein, Mittel oder Groß. Standardmäßig ist Mittel ausgewählt. Wenn Sie die Größe für eine Tabelle auswählen, legt SOLIDWORKS PDM dieselbe Größe für entsprechende Tabellen und auf Registerkarten fest. Die Miniaturvorschau für nicht mit SOLIDWORKS zusammenhängende Dateien ist möglicherweise nicht klar, wenn Sie die Option Mittel oder Groß auswählen.
|
|
Einfügen
|
Fügt leere Zeilen in die Stückliste ein:- Zeile oben fügt auf der gleichen Hierarchieebene eine Zeile oberhalb der ausgewählten Zeile ein.
- Zeile unten fügt auf der gleichen Hierarchieebene eine Zeile unterhalb der ausgewählten Zeile ein.
- Untergeordnete Zeile fügt eine Zeile unterhalb der ausgewählten Zeile als untergeordnetes Element dieser Zeile ein.
|
|
Kopieren
|
Kopiert die ausgewählte Zeile. |
|
Einfügen
|
Wenn Sie eine Zeile kopieren, wird sie an der Cursorposition eingefügt. |
|
Löschen
|
Löscht die ausgewählte Zeile. Nur verfügbar für Zeilen, die Sie hinzugefügt haben.
|
|
Zeile ausblenden
|
Blendet die ausgewählte Zeile aus. |
|
Zeile wieder anzeigen
|
Listet ausgeblendete Zeilen auf und blendet die ausgewählte Zeile wieder ein. |
|
Alles wieder anzeigen
|
Zeigt alle ausgeblendeten Zeilen wieder an. |
