Verwenden Sie die Registerkarte Stückliste, um eine SOLIDWORKS Baugruppe oder eine Zeichnungs-Stücklistentabelle anzuzeigen.
SOLIDWORKS Stückliste anzeigen:
Wählen Sie eine SOLIDWORKS Baugruppe oder Zeichnung aus, die eine Stückliste enthält. Wählen Sie auf der Registerkarte Stückliste für Stückliste eine Stückliste mit dem Symbol
aus.

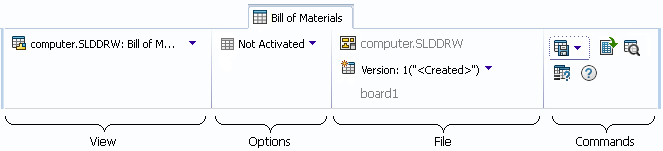

Ansicht
|
Flyout Stückliste |
Stücklistentypen, die für diese Baugruppe oder Zeichnung verfügbar sind. |
Optionen
|
Aktivierung
|
Steuert, ob die Stückliste in der Ansicht Stückliste sichtbar ist. |
Datei
| Quelldatei |
(Schreibgeschützt) Der Name der Baugruppe oder Zeichnung. |
|
Dateiversion
|
Ermöglicht die Auswahl der Quelldateiversion, für welche die Stückliste angezeigt werden soll. |
|
Konfiguration
|
(Schreibgeschützt) Die Konfiguration für die Stückliste. |
Befehle
|
Flyout Speichern |
Wählen Sie Speichern, um die SOLIDWORKS Stückliste zu speichern, oder Speichern unter, um die Stückliste als benannte Stückliste zu speichern. |
|
Als CSV-Datei öffnen
|
Öffnet die Stückliste in Excel als kommagetrennte Datei. |
|
Suchen
|
Durchsucht die Stückliste nach Text. |
|
Stückliste vergleichen
|
Ändert das Registerkarten-Layout der Stückliste, damit Sie eine zweite Stückliste zum Vergleich auswählen können. |
|
Hilfe
|
Ermöglicht den Zugriff auf die kontextsensitive Hilfe. |
BOM Table Properties (Eigenschaften von Stücklistentabellen)
Eine SOLIDWORKS Stückliste enthält die Spalten und die Formatierung der Stückliste in der SOLIDWORKS Baugruppe oder Zeichnung.
Kontextmenü
Klicken Sie mit der rechten Maustaste auf die Liste der Stücklisten, um eine Datei auszuwählen und die folgenden Befehle anzuzeigen:
|
Die installierte Version von Microsoft Excel wird nicht unterstützt.
|
Öffnet ein neues Explorer-Fenster, in dem die Datei, die Sie auswählen, als ausgewählte Datei im oberen Fensterbereich des neuen Fensters angezeigt wird. |
|
Gehe zu...
|
Ändert den Fokus im oberen Abschnitt des rechten Fensterbereichs zur ausgewählten Datei. Wenn die ausgewählte Datei eine Zeichnung oder Baugruppe ist, wird die Stückliste für die Datei angezeigt. |
|
Größe der Miniaturansicht ändern
|
Ändert die Größe von Miniaturansichten in Klein, Mittel oder Groß. Standardmäßig ist Mittel ausgewählt. Wenn Sie die Größe für eine Tabelle auswählen, legt SOLIDWORKS PDM dieselbe Größe für entsprechende Tabellen und auf Registerkarten fest. Die Miniaturvorschau für nicht mit SOLIDWORKS zusammenhängende Dateien ist möglicherweise nicht klar, wenn Sie die Option Mittel oder Groß auswählen.
|
