Stücklisten-Registerkarte - Zuschnittsliste für Schweißkonstruktionen oder Schweißkonstruktions-Stücklisten

Verwenden Sie die Registerkarte Stückliste, um eine Zuschnittsliste oder eine Stückliste für ein Schweißkonstruktionsteil anzuzeigen.

Eine Stückliste für Schweißkonstruktionen führt die Komponenten und die Gesamtkomponentenlänge für das Schweißkonstruktionsteil auf. Eine Zuschnittsliste enthält die Zuschnittslängen und Mengen für die einzelnen Komponenten.

Zuschnittslisten oder Stücklisten für Schweißkonstruktionen können nicht modifiziert werden und nicht als benannte Stücklisten gespeichert werden. Sie können eine Zuschnittsliste oder eine Stückliste für Schweißkonstruktionen als .csv-Datei öffnen.

So zeigen Sie eine Zuschnittsliste oder eine Stückliste für Schweißkonstruktionen an:

Wählen Sie ein Mehrkörper-Teil aus. Wählen Sie auf der Registerkarte Stückliste für Stückliste die Option Zuschnittsliste für Schweißkonstruktionen oder Stückliste für Schweißkonstruktionen aus.

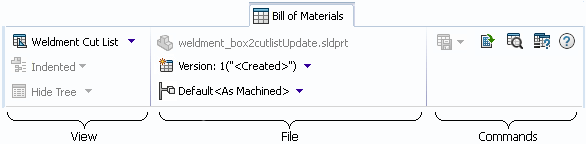

Die Stücklisten-Symbolleisten für Schweißkonstruktionsstücklisten und Zuschnittslisten für Schweißkonstruktionen haben das gleiche Layout:

BOM_UI_Weldment_cutlist

Ansicht

Materialliste Der ausgewählte Stücklistentyp, entweder Zuschnittsliste für Schweißkonstruktionen oder Stückliste für Schweißkonstruktionen .

Datei

Quelle (Schreibgeschützt) Der Name der Schweißkonstruktions-Teildatei.
Dateiversion Die Version der Datei.
Konfiguration Ein Konfigurationsname.

Befehle

Diese Befehle stehen sowohl für Zuschnittslisten für Schweißkonstruktionen als auch Schweißkonstruktionsstücklisten zur Verfügung.
BOM_UI_Open_as_CSV_file Als CSV-Datei öffnen Öffnen Sie die Stückliste in Excel als kommagetrennte Datei.
Suchen Durchsucht die Stückliste nach Text.
Vergleichen Ändert das Registerkarten-Layout der Stückliste, damit Sie eine zweite Stückliste zum Vergleich auswählen können.
Hilfe Greifen Sie auf kontextsensitive Hilfe zu.

BOM Table Properties (Eigenschaften von Stücklistentabellen)

Die Spalten und Formatierung von Zuschnittslisten für Schweißkonstruktionen und Stücklisten für Schweißkonstruktionen werden in Stücklistenvorlagen definiert, die von SOLIDWORKS PDM Administratoren erstellt werden.
