Die folgenden Elemente sind erforderlich, um einen rechteckigen Kanal-Rohrbogen für die Verwendung in einer Kanalleitungsbaugruppe zu erstellen. Bitte beachten Sie, dass sich alle Feature-Namen und Bemaßungsnamen (außer Biegungsradius@RohrBogen, Biegewinkel@RohrBogen und Ausrichtungswinkel@Skizze1) gemäß Ihren Konstruktionsanforderungen ändern können.

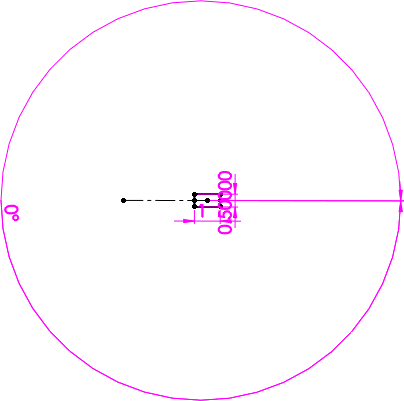

Skizze eines rechteckigen Kanal-Rohrbogens
- Eine Skizze auf der rechten Ebene mit dem Namen Skizze1.
- Ein aus dem Skizzenursprung erstelltes Quadrat oder Rechteck mit Bemaßungen mit der Bezeichnung:
-
Höhe@Skizze1
-
Breite@Skizze1
-
alignmentangle@Skizze1 (Erforderliche Bemaßung)
|
|
Höhe@Skizze1 = 0,50
Breite@Skizze1 = 1
|
|
|
Ausrichtungswinkel@Skizze1 = 0 ° (Erforderliche Bemaßung) Im Bild oben ist eine horizontale Biegung dargestellt.
|
- Eine Skizze auf der oberen Ebene mit dem Namen RohrBogen und Bemaßungen mit den folgenden Bezeichnungen:
-
BiegeRadius@RohrBogen (Erforderliche Bemaßung)
-
BiegeWinkel@RohrBogen (Erforderliche Bemaßung)
Ein Rohrbogen muss erstellt werden, nachdem das Austragungs-Feature Austragung-Dünn1 erstellt wurde.
|
|
BiegeRadius@RohrBogen = 1,5
BiegeWinkel@RohrBogen= 90 °
|
Biegeradius und Biegewinkel
- Eine Skizze für Anschlusspunkte mit dem Namen Skizze2:
- Eine Anschlusspunkteigenschaft auf der rechten Ebene mit dem Namen APunkt1 und Bemaßungen mit den folgenden Bezeichnungen:
-
Tiefe@APunkt1
-
Breite@APunkt1.
- Eine Anschlusspunkteigenschaft auf der vorderen Ebene mit dem Namen APunkt2 und Bemaßungen mit den folgenden Bezeichnungen:
-
Tiefe@APunkt2
-
Breite@APunkt2.
|
|
Skizze2: APunkt 1 und APunkt 2
|
Austragen
Ein Austragungs-Feature auf der oberen Ebene mit dem Namen
Austragung-Dünn1 und Bemaßungen mit der Bezeichnung
Dicke@Austragung-Dünn1.
|
|
Dicke@Austragung-Dünn1 = 0,002 |
|
| Horizontale Biegung = 0 ° |
|
| Vertikale Biegung = 90 ° |
