Mit der Option Ausrichtungstoleranzen können Sie festlegen, dass TolAnalyst Toleranzen berücksichtigen soll, die die Feature-Ausrichtung explizit steuern. Wenn die Option Ausrichtungstoleranzen mit Verbindungselemente und Stifte frei beweglich kombiniert ist, erlaubt die Option TolAnalyst, die Abstände zwischen den Features zu verwenden, um die Teile in den schlimmsten anzunehmenden Zustand zu drehen.
Unterstützte Toleranzen:
- Neigung
- Parallelität
- Rechtwinkligkeit
- Winkelbemaßungen, die mit dem Werkzeug Positionsbemaßung
definiert wurden
Die Option
Ausrichtungstoleranzen berücksichtigt nicht die folgenden Toleranzen, die die Feature-Ausrichtung implizit steuern: Position, Oberflächenprofil und lineare Bemaßungen, die mit dem Werkzeug
Positionsbemaßung
definiert wurden
Beispiel 2
| Erstellen Sie anhand dieser Baugruppe eine Studie, um den Abstand zwischen der Basis zur Welle, wie durch die 35-Bemaßung gezeigt, zu evaluieren.
|
|
| Wenden Sie die gezeigte Größentoleranz auf die beiden Bohrungen in der Basis an.
|
|
| Wenden Sie die gezeigte Größentoleranz auf den Durchmesser der Welle an.
|
|

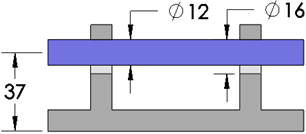

| Mit Verbindungselemente und Stifte frei beweglich aktiviert und Ausrichtungstoleranzen deaktiviert, beträgt das Min.-Ergebnis 33 und das Max.-Ergebnis 37 (Abb.). Beachten Sie, wie die Welle bis zur Oberseite der Bohrungen reicht.
|
|
| Mit Verbindungselemente und Stifte frei beweglich und Ausrichtungstoleranzen aktiviert, beträgt das Min.-Ergebnis 32 und das Max.-Ergebnis 38 (Abb.). Beachten Sie, wie die Welle so gedreht wird, dass sie die obere Außenkante der linken Bohrung und die untere Außenkante der rechten Bohrung berührt.
|
|
