Grafikbereichanzeige von TolAnalyst-Ergebnissen

TolAnalyst Ergebnisse werden im Grafikbereich angezeigt. Warnmeldungen werden angezeigt, wenn potenzielle Probleme mit der Einrichtung und Berechnung vorliegen.

Grafikbereichanzeige

Die Grafikbereichanzeige für die Min.-/Max.-Ergebnisse des schlimmsten Falls enthält Folgendes:

Eine Beschreibung mit dem Ergebnis an der Stelle, an der das Ergebnis erfasst wurde.

Rot für Min und blau für Max
Ein gelber Umriss für das resultierende tatsächliche Feature.
Pfeile, die vom nominalen zum tatsächlichen Feature zeigen. Wählen Sie unter Analysedaten und Anzeige die Option Max. oder Min., um zwischen den Anzeigen zu wechseln.



Führen Sie den Cursor über einen Pfeil, um einen Tooltip mit den entsprechenden Verschiebungs- (D), Vektor- (V) und Punktkoordinaten (P) einzublenden.

Warnungen

Beim Berechnen der TolAnalyst Studie werden Warnmeldungen angezeigt, wenn potentielle Probleme mit der Einrichtung und Berechnung vorliegen. Verwenden Sie die Ergebnisse mit Vorsicht, wenn TolAnalyst den folgende Umstand feststellt.

Unvollständige Toleranzketten

Diese Warnung wird eingeblendet, wenn zwischen den beiden Mess-Features keine vollständige Toleranzkette vorhanden ist.

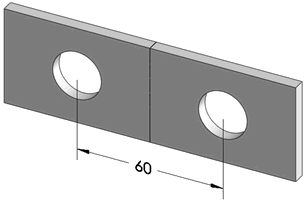

Wenn Sie eine Studie hinsichtlich des Abstands zwischen den beiden Bohrungen in dieser Baugruppe durchführen, wird eine Warnung eingeblendet, die besagt, dass die Studie unvollständige Toleranzketten enthält.
Die Warnung wird angezeigt, da die Teile keine Bemaßungen oder Toleranzen enthalten, die die Position der mit Zwangsbedingungen versehenen Bohrung steuern.
