Creazione di tracce in rame come decalcomanie

Per migliorare le prestazioni, quando si utilizza Crea modello per creare modelli PCB da file PADS o EDMD, CircuitWorks può rappresentare le tracce in rame come immagini anziché come geometria fisica nel file di scheda.

1. Aprire un file ECAD con tracciamenti.
   Questo esempio utilizza Install_dir\CircuitWorksFull\Examples\PADS\preview.asc.
2. Fare clic sul menu dell'applicazione CircuitWorks , quindi su Opzioni .
3. Impostare le opzioni seguenti:
   1. Nella pagina Importazione SOLIDWORKS, in Modellazione livello conduttivo, selezionare una delle seguenti opzioni:
      • Completo. Crea tracce in rame su tutti i livelli del modello.
      • Solo primo e ultimo livello (più veloce). Crea tracce in rame sui livelli superiore e inferiore.
   2. Nella pagina Modelli, in Salva i modelli creati da CircuitWorks in queste cartelle, selezionare la cartella Decals.
      La posizione predefinita della cartella è:

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

   3. Fare clic su OK.
4. Fare clic su Crea modello (sezione SOLIDWORKS della scheda Strumenti).
5. Nella finestra di dialogo CircuitWorks:
   1. Selezionare Usa decalcomanie tracce anziché geometria.
      Quando l'opzione è selezionata, le tracce in rame vengono salvate come file bitmap nella cartella Decals specificata in precedenza.
   2. Se si desidera, selezionare Memorizza decalcomania nel file modello.
      Quando l'opzione è selezionata, le tracce in rame vengono incorporate direttamente nel file del modello. Non vengono salvate come bitmap di anteprima.
   3. Fare clic su Crea.
   CircuitWorks crea la scheda nel software SOLIDWORKS.

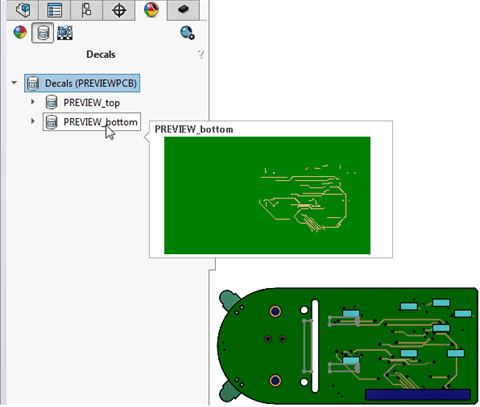

6. Per visualizzare le anteprime delle tracce in rame, nella scheda DisplayManager, fare clic su Visualizza decalcomanie, quindi passare il mouse sopra l'anteprima.
