Punti di spline

Il comando Inserisci punto di spline consente di aggiungere uno o più punti alle spline.

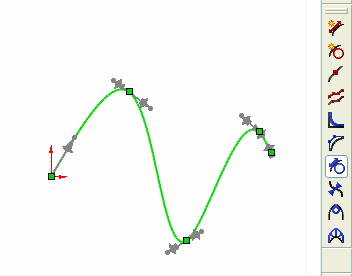

I punti di spline sono utili:
  • come maniglie per cambiare la forma della spline
  • per aggiungere le quote tra i punti della spline o tra questi ed altre entità.
  • Aggiungere relazioni ai punti della spline.

Inserimento di punti della spline

Per inserire punti di spline:

  1. In modalità Modifica schizzo, selezionare una spline.
  2. Fare clic su Inserisci punto di spline Tool_Insert_Spline_Point_Spline_Tools.gif (barra Strumenti della spline) o su Strumenti > Strumenti di spline > Inserisci punto di spline .
    Il puntatore assume questo aspetto Pointer_Insert_Spline_Point01.gif.

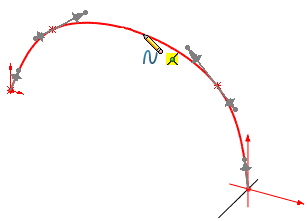

  3. Fare clic per posizionare il punto della spline Pointer_Insert_Spline_Point02.gif.
    Video: Inserimento di punti della spline
    Il punto di spline aggiunge una maniglia.
  4. Inserire altri punti di spline.
  5. Fare clic su PM_OK.gif.

Eliminazione dei punti di spline

Per eliminare i punti della spline:

In uno schizzo aperto, selezionare un punto e premere il tasto Canc.

Video: Inserimento di punti della spline
