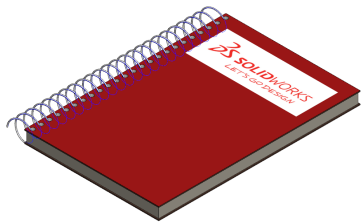

Creazione di una sweep bidirezionale

È possibile creare sweep per un profilo di percorso medio in una delle direzioni o per l'intero percorso usando Bidirezionale.

Si può inoltre controllare il valore di torsione del percorso in modo indipendente per ciascuna direzione della sweep e applicare il valore di torsione sull'intera lunghezza. Tuttavia, non è possibile usare le curve guida o impostare la tangenza iniziale e finale per una sweep bidirezionale.

L'opzione bidirezionale è disponibile per estrusione/base con sweep, taglio con sweep (eccetto per i tagli con sweep che usano l'opzione Sweep del solido) e parti di superficie con sweep. È inoltre disponibile per gli assiemi taglio con sweep.

Per creare una sweep bidirezionale:

  1. In una parte, fare clic su Inserisci > Estrusione/Base > Sweep.

  2. Nel PropertyManager, in Profilo e percorso, fare clic su Profilo schizzo ed effettuare le seguenti operazioni:

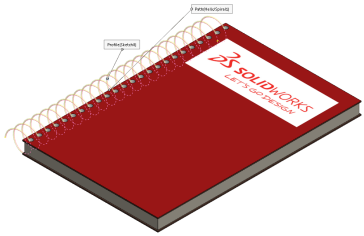

    1. Nell'albero di disegno di FeatureManager mobile selezionare Schizzo8 per Profilo e selezionare Elica/Spirale1 per Percorso.

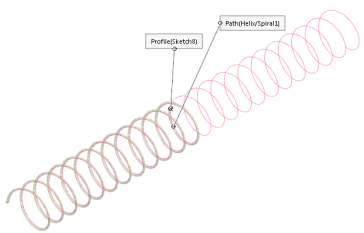

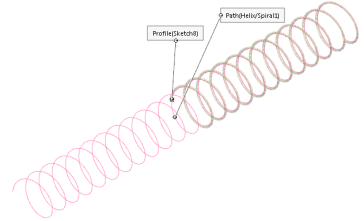

    2. Fare clic su Direzione 1 e Direzione 2 per alternare la direzione della sweep.
      Direzione 1 Direzione 2
    3. Fare clic su Bidirezionale .
      La sweep segue entrambe le direzioni.

  3. In Opzioni effettuare le seguenti operazioni:

    1. Per Orientamento profilo fare clic su Segui percorso.
    2. Per Torsione profilo fare clic su Naturale.
      È possibile specificare la torsione per ogni estremità della sweep in modo indipendente e applicare l'angolo di torsione per l'intero percorso.
      Mostra anteprima e Unisci risultato sono selezionati per default.
  4. Fare clic su .
